Q41F手动不锈钢国标法兰球阀技术规范 在工业流体控制领域,阀门扮演着至关重要的角色,如同管道系统中的“开关卫士",精确地引导、切断或调节介质的流动。其中,球阀以其独特的结构设计和可靠的性能,成为应用广泛的阀门类型之一。本文将详细解读一款常见且实用的阀门——Q41F不锈钢手动球阀,从其型号含义、结构特点、工作原理、材质优势、适用场景到选型与维护要点,进行系统性的科普说明。 一、Q41F手动不锈钢国标法兰球阀技术规范型号解析:代号背后的信息
阀门型号犹如其,简明扼要地揭示了其主要特征。以“Q41F"为例,我们可以将其拆解理解: *Q:代表阀门类型为“球阀"。 *4:代表连接形式为“法兰连接"。这种连接方式坚固可靠,便于管道系统的安装与拆卸。 *1:代表结构形式为“浮动直通式"。这意味着阀球在介质压力作用下可产生微小位移,紧压出口端密封圈,实现密封。 *F:代表阀座密封面或衬里材料为“氟塑料",通常指聚四氟乙烯(PTFE)。这种材料以其优异的化学稳定性和自润滑性,确保了良好的密封效果。 “Q41F不锈钢手动球阀"即指:采用法兰连接的、浮动球直通式结构的、密封面为氟塑料的、阀体主要材质为不锈钢的、通过手动操作杆或手柄进行启闭的球阀。 二、Q41F手动不锈钢国标法兰球阀技术规范结构与工作原理:简约而不简单

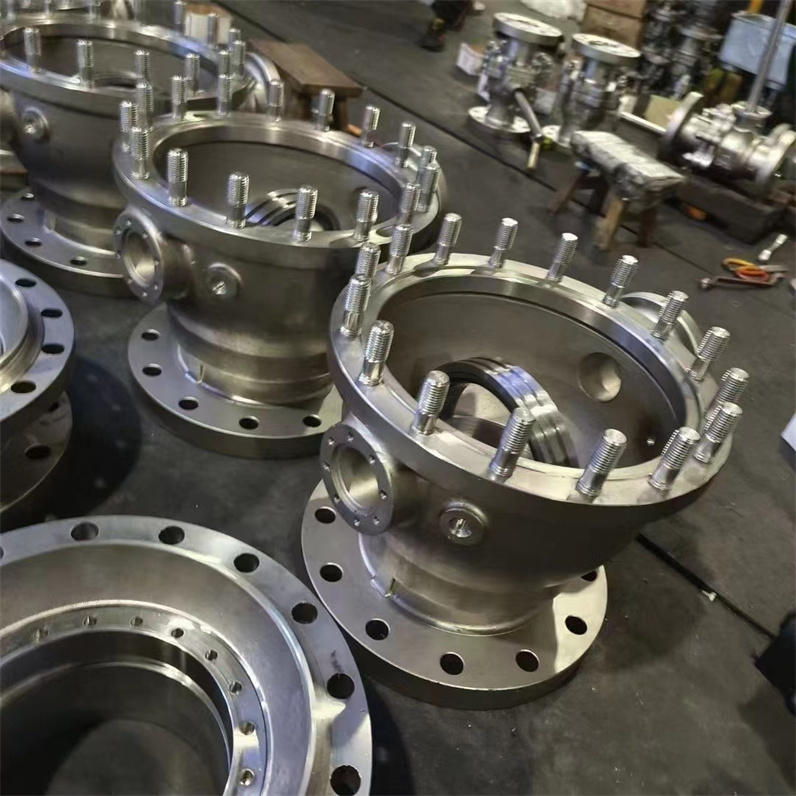

1.核心结构组成: *阀体:阀门的主体承压部件,通常由不锈钢整体铸造或锻造而成,形成流道腔室。 *球体(阀球):核心启闭件,为一个中间开有通孔的球体。通孔直径通常与管道内径一致(全通径)或略小(缩径)。球体表面经过高精度抛光,与密封圈配合。 *阀杆:连接上部操作装置(如手柄)与下部球体的关键传动部件,将手动扭矩传递给球体,使其旋转。 *密封阀座:通常由聚四氟乙烯(PTFE)或增强型氟塑料制成,位于球体两侧,与球体紧密贴合形成密封副。其弹性补偿能力对密封至关重要。 *填料函:位于阀杆伸出阀体的部位,通过压紧填料(如石墨、PTFE)来防止介质沿阀杆向外泄漏。 *操作装置:手动杠杆或手柄,通过旋转90度来实现阀门的全开或全关。 2.工作原理: 其工作原理直观且高效。当操作手柄与管道轴线平行时,球体的通孔与阀体流道对齐,介质畅通无阻,阀门处于全开状态。将手柄旋转90度至与管道轴线垂直时,球体的实心部分转而挡住流道,借助介质压力将球体推向出口端阀座,形成紧密密封,阀门处于全关状态。这种90度直角行程的操作方式,使得启闭迅速,便于判断开关状态。 三、Q41F手动不锈钢国标法兰球阀技术规范核心材质优势:不锈钢的贡献
“不锈钢"在此类阀门中的选用,赋予了其一系列突出优点: *优异的耐腐蚀性:能够耐受水、蒸汽、空气、油品以及多种酸、碱、盐等腐蚀性介质的侵蚀,使用寿命长,适用于苛刻的工况环境。 *良好的强度与韧性:能够承受一定的管道压力及机械应力,可靠性高。 *耐温范围较广:根据具体不锈钢牌号(如304、316等),可在从低温到中高温的范围内稳定工作。 *卫生性能佳:表面光滑不易积垢,易于清洁,符合许多对清洁度有要求的场合。 *美观耐用:表面通常呈银白色金属光泽,具有一定的装饰性且不易生锈。 四、Q41F手动不锈钢国标法兰球阀技术规范性能特点与应用场景
1.主要性能特点: *启闭迅速,操作轻便:90度旋转即可完成全开全关,流体阻力小。 *密封性能可靠:氟塑料阀座与高光洁度球体的组合,在长期使用中能保持良好的密封性。 *流体阻力极小:全通径型球阀打开时,流道孔径与管道基本一致,压力损失微乎其微。 *维修方便:结构相对简单,密封圈一般为活动式设计,更换较为便利。 *适用范围广:得益于不锈钢材质和氟塑料密封的兼容性,可应对多种介质。 2.典型应用场景: *化工与石油化工:输送各种腐蚀性化学原料、成品油、天然气等。 *食品与制药工业:在需要满足卫生标准的清水、糖浆、酒精等物料管线上。 *供水与污水处理:用于城市供水、循环水系统及中水回用管路。 *暖通空调(HVAC):在冷水、热水、蒸汽供暖管道中作为切断阀使用。 *一般工业管道:作为压缩空气、惰性气体、润滑油等管路的开关装置。 *船舶制造与海洋工程:利用其耐海水腐蚀的特性。 Q41F国标法兰球阀主要用于截断或接通介质,也可用于流体的调节与控制。与其它阀类相比,球阀具优点 1、流体阻力小,球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。 2、开关迅速、方便,只要阀杆转动90°,球阀就完成了全开或全关动作,很容易实现快速启闭。 3、密封性能好。球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造,易于保证密封,而且球阀的密封力随着介质压力的增加而增大。 4、阀杆密封可靠。球阀启闭时阀杆只作旋转运动,因此阀杆的填料密封不易被破坏,而且阀杆倒密封的密封力随着介质压力的增加而增大。 5、球阀的启闭只做90°转动,故容易实现自动化控制和远距离控制,球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。
6、球阀通道平整光滑,不易沉积介质,可以进行管线通球。
Q41F手动不锈钢国标法兰球阀技术规范主要性能规范 Capability Criterion| 设计与制造 | 结构长度 | 法兰尺寸 | 压力-温度 | 试验-检验 | | GB122237 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 JB/T9092 |
压力试验 Pressure Test
| 公称压力NominalPressure | 1.6 | 2.5 | 4.0 | 强度试验 Shell Test | 2.4 | 3.8 | 6.0 | 水密封试验 Water Seal Test | 1.8 | 2.8 | 4.4 | 气密封试验 Air Seal Test | 0.4-0.7 |
主要零件材料 Materials Of main Parts阀体 Body | WCB | ZG1Cr18Ni9Ti | CF8 | CF3 | ZG1Cr18Ni12Mo2Ti | CF8M | CF3M | 球体阀杆 Ball Stem | 304 | 1Cr18Ni9Ti | 304 | 304L | 1Cr18Ni12Mo2Ti | 316 | 316L | 阀座 Seat | 聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL | 垫片 Shim | 聚四氟乙烯PTFE 不锈钢/柔性石墨Stainless Steel/flexible Graphite 齿形垫片Tooth Profile Gasket | 阀杆座 Stem Seat | 聚四氟乙烯PTFE 不锈钢/柔性石墨 Stainless Steel/Flexible Graphite | 填料 Packing | 聚四氟乙烯PTFE 增强柔性石墨 Enhanced Flexible Graphite | 填料压盖 Gland |
| 1Cr18Ni9Ti | 304 | 304L | 1Cr18Ni12Mo2Ti | 316 | 316L | 温度 Temperature | -29℃~150℃(聚四氟乙烯 PTFE) -29℃~200℃(加玻纤增强聚四氟乙烯 PTFE+GLASS) -29℃~300℃(对位聚笨 PPL) -29℃~550℃(金属硬密封) | 介质 Medium | 水蒸汽油品 Water steam Oil goods | 硝酸类 Nitric Acid | 强氧化介质 strongey oxidable medium | 醋酸类 Acetic Acid | 尿素类Urea |
外形结构图

Q41F手动不锈钢国标法兰球阀技术规范主要外型尺寸 Main outer Size
| 1.6MPa | DN | L | D | D1 | D2 | b | n-φd | H | D0 | 凸面法兰 RF Q41F-16C Q41PPL 16C 16P 16R | 15 | 130 | 95 | 65 | 45 | 14 | 4-14 | 78 | 140 | | 20 | 140 | 105 | 75 | 55 | 14 | 4-14 | 84 | 160 | | 25 | 150 | 115 | 85 | 65 | 14 | 4-14 | 95 | 180 | | 32 | 165 | 135 | 100 | 78 | 16 | 4-18 | 150 | 250 | | 40 | 180 | 145 | 110 | 85 | 16 | 4-18 | 150 | 300 | | 50 | 200 | 160 | 125 | 100 | 18 | 4-18 | 170 | 350 | | 65 | 220 | 180 | 145 | 120 | 20 | 4-18 | 195 | 350 | | 80 | 250 | 195 | 160 | 135 | 20 | 8-18 | 215 | 400 | | 100 | 280 | 215 | 180 | 155 | 20 | 8-18 | 250 | 500 | | 125 | 320 | 245 | 210 | 185 | 22 | 8-18 | 265 | 600 | | 150 | 360 | 280 | 240 | 210 | 24 | 8-23 | 270 | 800 | | 200 | 400 | 335 | 295 | 265 | 26 | 12-23 | 330 | 1200 | | 2.5MPa | 15 | 130 | 95 | 65 | 45 | 16 | 4-14 | 103 | 140 | 凸面法兰 RF Q41F-25C Q41PPL 25C 25P 25R | 20 | 140 | 105 | 75 | 55 | 16 | 4-14 | 112 | 160 | | 25 | 150 | 115 | 85 | 65 | 16 | 4-14 | 123 | 180 | | 32 | 165 | 135 | 100 | 78 | 18 | 4-18 | 150 | 250 | | 40 | 180 | 145 | 110 | 85 | 18 | 4-18 | 156 | 300 | | 50 | 200 | 160 | 125 | 100 | 20 | 8-18 | 172 | 350 | | 65 | 220 | 180 | 145 | 120 | 22 | 8-18 | 197 | 350 | | 80 | 250 | 195 | 160 | 135 | 22 | 8-23 | 222 | 400 | | 100 | 280 | 230 | 190 | 160 | 24 | 8-23 | 253 | 500 | | 125 | 320 | 270 | 220 | 188 | 28 | 8-25 | 275 | 600 | | 150 | 360 | 300 | 250 | 218 | 30 | 8-25 | 286 | 800 | | 200 | 400 | 360 | 310 | 278 | 34 | 12-25 | 340 | 1200 |
规格主要尺寸 Size Main Dimensions| 4.0MPa | DN | L | D | D1 | D2 | D6 | b | n-φd | H | D0 | 凹凸法兰 MFM Q41F-40C Q41PPL 40C 40P 40R | 15 | 130 | 95 | 65 | 45 | 40 | 16 | 4-14 | 103 | 140 | | 20 | 140 | 105 | 75 | 55 | 51 | 16 | 4-14 | 112 | 160 | | 25 | 150 | 115 | 85 | 65 | 58 | 16 | 4-14 | 123 | 160 | | 32 | 180 | 135 | 100 | 78 | 66 | 18 | 4-18 | 150 | 250 | | 40 | 200 | 145 | 110 | 85 | 76 | 18 | 4-18 | 156 | 250 | | 50 | 220 | 160 | 125 | 100 | 88 | 20 | 4-18 | 172 | 350 | | 65 | 250 | 180 | 145 | 120 | 110 | 22 | 8-18 | 197 | 350 | | 80 | 280 | 195 | 160 | 135 | 121 | 22 | 8-18 | 222 | 450 | | 100 | 320 | 230 | 190 | 160 | 150 | 24 | 8-23 | 253 | 450 | | 125 | 400 | 270 | 220 | 188 | 176 | 28 | 8-25 | 275 | 600 | | 150 | 400 | 300 | 250 | 218 | 204 | 30 | 8-25 | 286 | 800 | | 200 | 550 | 375 | 320 | 282 | 260 | 38 | 12-30 | 340 | 1200 | | 6.4MPa | 15 | 165 | 105 | 75 | 55 | 40 | 18 | 4-14 | 105 | 140 | 凹凸法兰 MFM Q41F-64C Q41PPL 64 64P 64R | 20 | 190 | 125 | 90 | 68 | 51 | 20 | 4-18 | 125 | 160 | | 25 | 216 | 135 | 100 | 78 | 58 | 22 | 4-18 | 135 | 250 | | 32 | 229 | 150 | 110 | 82 | 66 | 24 | 4-23 | 150 | 350 | | 40 | 241 | 165 | 125 | 95 | 76 | 24 | 4-23 | 165 | 350 | | 50 | 292 | 175 | 135 | 105 | 88 | 26 | 4-23 | 175 | 450 | | 65 | 330 | 200 | 160 | 130 | 110 | 28 | 8-23 | 200 | 450 | | 80 | 356 | 210 | 170 | 140 | 121 | 30 | 8-23 | 210 | 600 | | 100 | 432 | 250 | 200 | 168 | 150 | 32 | 8-25 | 250 | 700 | | 125 | 508 | 295 | 240 | 202 | 176 | 36 | 8-30 | 295 | 1100 | | 150 | 559 | 340 | 280 | 240 | 204 | 38 | 8-34 | 340 | 1500 |
五、Q41F手动不锈钢国标法兰球阀技术规范选型与安装维护要点
1.选型关键参数: *公称通径(DN):根据管道尺寸选择,如DN15、DN50、DN100等。 *公称压力(PN):根据系统工作压力并留有余量选择,如PN16、PN25、PN40。 *适用介质:确认阀门材质(特别是阀体不锈钢牌号和密封材料)是否与所输送的介质兼容。 *工作温度:确保阀门材料(包括密封材料)能适应介质的温度范围。 *连接标准:法兰连接需注意法兰标准(如国标GB、美标ANSI、德标DIN等)及密封面形式。 2.安装注意事项: *安装前应核对阀门型号、参数是否符合设计要求,并清理管道内部杂质。 *安装时,阀体上的箭头方向应与介质预期流动方向一致。 *法兰连接螺栓应对角逐步均匀拧紧,防止因受力不均导致泄漏或损坏。 *阀门应安装在便于操作和检修的位置,留出足够的手柄旋转空间。 3.日常使用与维护: *操作时应平稳匀速,切勿使用加长杠杆过度用力,以免损坏内部零件。 *处于全开或全关位置时,不应强行继续旋转手柄。 *定期检查阀杆填料处是否有轻微泄漏,必要时可均匀稍紧填料压盖螺栓。 *长期存放或用于含颗粒物介质的阀门,应定期进行启闭操作,防止阀座与球体粘结或磨损。 *若出现严重泄漏或操作异常,应停用检查,通常需要更换密封阀座等易损件。 六、Q41F手动不锈钢国标法兰球阀技术规范与相关阀门的简要比较
为了更好地理解Q41F不锈钢手动球阀的定位,可将其与少数类似阀门进行简单区分: *与闸阀相比:球阀启闭更快、流阻更小、密封面不易磨损,但不宜用于节流调节;闸阀则启闭行程长,可用于粗略调节,但高度尺寸较大。 *与蝶阀相比:同口径下,球阀通常密封性更优,尤其在中高压下,但体积和重量可能更大;蝶阀结构更紧凑、重量轻、启闭迅速,但在高压差下密封性能可能面临更大挑战。 *与截止阀相比:球阀流阻极小,启闭迅速,而截止阀流阻大,但调节性能好,密封面磨损后可修复。 Q41F不锈钢手动球阀凭借其结构坚固、操作简便、密封可靠、耐腐蚀性强以及适用范围广等综合优势,在众多工业及民用流体控制系统中占据了稳固的一席之地。正确理解其特性、合理选型、规范安装与细心维护,是充分发挥其效能、保障系统长期稳定运行的关键。 法兰球阀作为一种常见的管道控制设备,在各类工业和民用系统中发挥着重要作用。正确的安装方式对于保证法兰球阀的性能和使用寿命至关重要。上兆阀门的法兰球阀安装需遵循以下规范。 安装前,必须做好充分的准备工作。首先要对阀门进行全面检查。检查阀门的型号是否与设计要求一致,包括阀门的通径、压力等级、材质等参数。例如,如果在一个要求耐腐蚀性强的化工管道系统中,就需要确保上兆阀门使用的是适合该工况的耐腐蚀材质,如不锈钢等。查看阀门外观是否有损坏、裂纹、砂眼等缺陷,尤其是法兰密封面,不能有划痕、凹凸不平等情况,否则可能会导致安装后出现泄漏问题。还要检查阀门的操作机构是否灵活,阀杆转动是否顺畅,球体的转动是否与手柄的指示方向一致。 对管道进行检查也是必要的步骤。要确保管道内壁清洁,无杂物、铁锈、焊渣等,这些杂质可能会在阀门使用过程中磨损密封面,影响阀门的密封性能。测量管道的内径和外径,确保其与阀门的法兰尺寸相匹配,误差应在允许范围内。对于焊接管道,要检查焊缝质量,避免因焊缝问题导致管道变形,影响阀门的安装。清理管道连接部位,确保其表面平整、干净,以便与阀门的法兰更好地贴合。 在安装过程中,位置选择很关键。应将法兰球阀安装在便于操作和维护的位置,避免安装在狭窄、不易接近的地方。例如,要预留足够的空间以便操作人员能够轻松转动手柄或执行器,同时方便日后对阀门进行检修、更换密封件等维护工作。要考虑阀门的安装方向,一般情况下,上兆阀门的法兰球阀阀体上会有箭头指示介质的流向,安装时必须使介质流向与箭头方向一致。如果安装方向错误,可能会导致阀门密封性能下降,甚至影响其正常开关操作。
法兰连接是安装的重要环节。将阀门与管道的法兰对齐,使用合适的螺栓和螺母进行连接。螺栓的规格应根据阀门和管道法兰的尺寸、压力等级来选择,确保其强度足够。在安装螺栓时,要注意螺栓的安装方向一致,并且要对称拧紧螺母,分多次逐步拧紧,每次拧紧的程度要均匀,避免因受力不均导致法兰变形,影响密封效果。一般来说,至少要分3 - 4次拧紧螺母,最终达到规定的扭矩值。要在螺栓和螺母上涂抹适量的润滑剂,如石墨粉或二硫化钼润滑脂,以防止螺栓在使用过程中生锈,便于日后的拆卸和维护。 密封垫片的选择和安装也不容忽视。根据管道的介质、温度和压力等工况条件,选择合适的密封垫片。常见的密封垫片材料有橡胶、聚四氟乙烯、金属缠绕垫等。橡胶垫片适用于常温、低压的水、空气等介质;聚四氟乙烯垫片具有良好的耐腐蚀性,适用于多种化学介质;金属缠绕垫则适用于高温、高压的工况。安装时,要确保密封垫片的尺寸与法兰密封面的尺寸相匹配,并且要将密封垫片平整地放置在法兰密封面上,避免垫片发生褶皱、偏移等情况,否则会导致密封不严,出现泄漏现象。 安装完成后,还需要进行调试和检查工作。对阀门进行开关操作,检查其转动是否灵活,开关位置是否准确。缓慢开启和关闭阀门,观察管道内介质的流动情况,确保阀门能够正常控制介质的通断。进行压力测试是。在管道系统中充满水或其他合适的介质,然后逐渐升高压力至设计压力,保持一段时间,检查阀门及其连接部位是否有泄漏现象。如果发现有泄漏,要及时查找原因并进行处理,如重新拧紧螺栓、更换密封垫片等。还要检查阀门的操作机构是否能够承受压力测试过程中的作用力,是否有松动、变形等情况。 遵循以上上兆阀门法兰球阀安装规范,能够确保阀门的正确安装,提高阀门的使用性能和可靠性,减少故障发生的概率,为管道系统的安全稳定运行提供有力保障。 |
