一、精细化工储罐氮封阀系统设计方案氮封的本质：不止于安全 1.1 什么是储罐氮封？ 储罐氮封，即在储罐顶部气相空间充入氮气（N₂），维持微正压环境（通常0.3-5kPa），形成惰性气体保护层。这套看似简单的系统，实则是多学科技术的结晶。 储罐的“氮封”，成为安全检查和事故报告中高频出现的词语，足以说明氮封在安全管理中的重要性。由于部分人员对氮封理解不到位导致未设置、或者日常管理不到位导致氮封失去作用，就会出现安全事故。某化工厂储存醋酸和乙炔合成反应液的储罐液位整体出现下降，导致罐内形成负压并吸入空气，与罐内气相物质（90%为乙炔）混合形成爆炸性混合气体，遇静电火花，发生爆燃，罐内物料流出，蒸发成大量可燃爆蒸气云随风扩散，继而引发空间爆炸。 案例的直接原因是爆炸性混合气体与空气混合，遇到点火源爆炸。在此情况下氮封是见的预防措施之一，可有效防止储罐发生火灾爆炸事故。 化工企业，特别是精细化工企业通常有两方面疑问：，哪些情况需要设氮封？第二，氮封如何设置？安在什么位置？多大的流量能够避免爆炸环境产生？

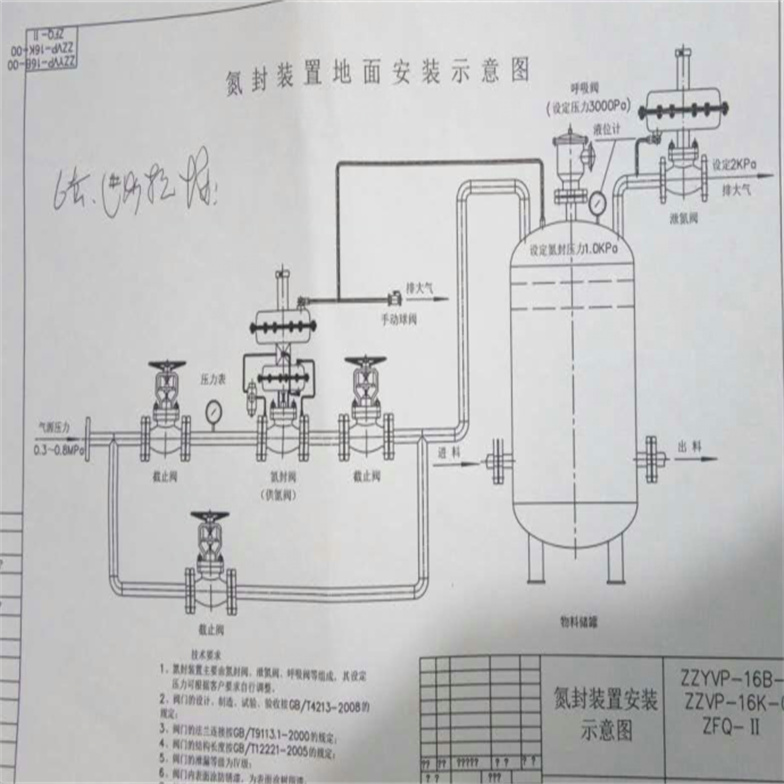

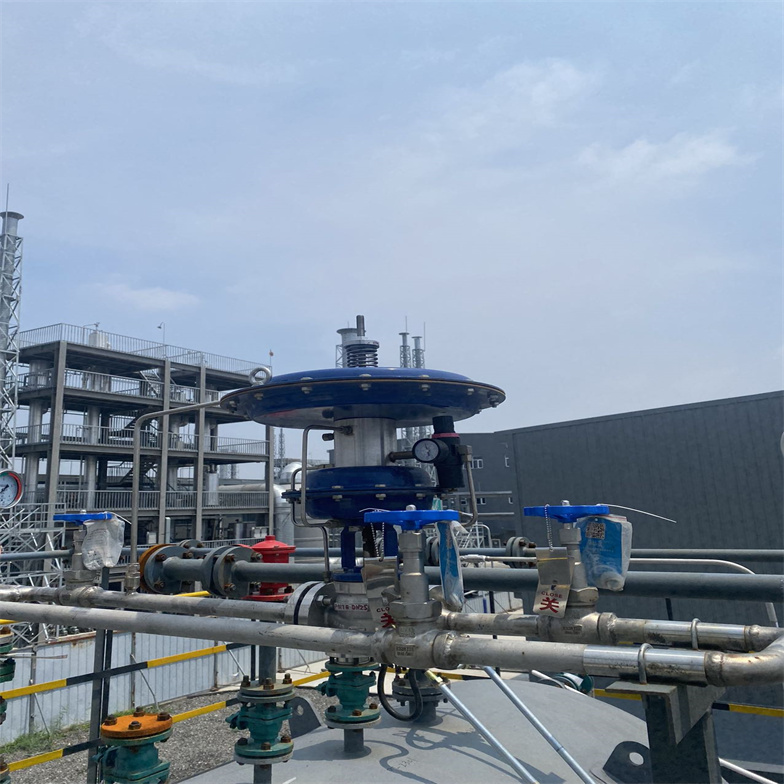

二精细化工储罐氮封阀系统设计方案哪些情况需要设氮封 《石油化工企业设计防火标准（2018年版）》（GB50160-2008）规定，当单罐容积小于或等于5000m3的内浮顶储罐采用易熔材料制作的浮盘时，应设置氮气保护等安全措施；储存温度超过120℃的重油时，固定顶罐应设置氮气保护。 《精细化工企业工程设计防火标准》（GB51283-2020）规定，固定顶罐或低压罐（单罐容积不小于100m3）储存甲B、乙A类液体时，应采用氮气或惰性气体密封措施。 个别精细化工企业，由于存在早期设计不完善、常压储罐未经正规设计、或者经由其他储罐改造等情况，储罐没有设置氮封或设置不合规的情况依然存在。 三精细化工储罐氮封阀系统设计方案氮封如何设置 关于氮封安装，分享两种错误安装场景：一种是直接安装在呼吸阀下部短节位置（图1），另外一种是靠近呼吸阀位置直接焊接在法兰接管处（图2）。这两种场景均会导致氮气直接排出，无法起到氮封作用。 若呼吸阀用在氮封罐上，建议氮气供气管的接管位置一定要远离呼吸阀接口，并由罐顶部插入贮罐内，使氮气进罐后不直接排出，从而达到氮封目的。 那么，哪些储罐应设置氮封、应该怎样设置氮封、氮封日常应该如何管理呢？
精细化工储罐氮封阀系统设计方案哪些储罐需要设施氮封？ 《石油库设计规范》GB 50074-2014第6.1.2条，储存沸点低于45℃或37.8℃的饱和蒸气压大于88kPa的甲B类液体,应采用压力储罐、低压储罐或低温常压储罐,并应符合下列规定： 1、选用压力储罐或低压储罐时,应采取防止空气进入罐内的措施,并应密闭回收处理罐内排出的气体。 2、选用低温常压储罐时,应采取下列措施之一： 1)选用内浮顶储罐，应设置氮气密封保护系统，并应控制储存温度使液体蒸气压不大于88kPa； 2)选用固定顶储罐,应设置氮气密封保护系统,并应控制储存温度低于液体闪点5℃及以下。 《石油库设计规范》GB 50074-2014第6.1.3条，储存沸点不低于45℃或在37.8℃时的饱和蒸气压不大于88kPa的甲B、乙A类液体化工品和轻石脑油，应采用外浮顶储罐或内浮顶储罐。有特殊储存需要时，可采用容量小于或等于10000m3的固定顶储罐、低压储罐或容量不大于100m3的卧式储罐，但应采取下列措施之一： 1、应设置氮气密封保护系统,并应密闭回收处理罐内排出的气体; 2、应设置氮气密封保护系统,并应控制储存温度低于液体闪点5℃及以下。 《石油库设计规范》GB 50074-2014第6.1.8条，储存Ⅰ、Ⅱ级毒性的甲B、乙A类液体储罐的单罐容量不应大于5000m3，且应设置氮封保护系统。 《石油化工企业设计防火标准（2018年版）》（GB50160-2008）第6.2.2条，储存甲B、乙A类的液体应选用金属浮舱式的浮顶或内浮顶罐。对于有特殊要求的物料或储罐容积小于或等于200m3的储罐,在采取相应安全措施后可选用其他型式的储罐。浮盘应根据可燃液体物性和材质强度进行选用,并应符合下列规定：1当单罐容积小于或等于5000m3的内浮顶储罐采用易熔材料制作的浮盘时,应设置氮气保护等安全措施； 《石油化工企业设计防火标准（2018年版）》（GB50160-2008）第6.2.4A条，储存温度超过120℃的重油固定顶罐应设置氮气保护，多雷区单罐容积大于或等于50000m3的浮顶储罐应采取减少一、二次密封之间空间的措施。 《精细化工企业工程设计防火标准》(GB51283-2020)第5.1.1条：使用或生产甲、乙类物质的工艺系统设计，应符合下列规定：(2)对于间歇操作且存在易燃易爆危险的工艺系统宜采取氮气保护措施。 《精细化工企业工程设计防火标准》(GB51283-2020)第6.2.2条：单罐容积不小于100m³的甲B、乙A类液体储存应选用内浮顶罐。当采用易熔材料制作浮盘时，应设置氮气保护等安全措施。采用固定顶罐或低压罐时，应采用氮气或惰性气体密封，并采取减少日晒升温的措施。 应该怎样设置氮封？ 《石油化工罐区自动化系统设计规范》SH/T 3184-2017第5.4.5.4条，氮封阀压力设定点应为储罐正常操作压力，压力设定值可调范围的选择应使设定点处于范围的中段，并应能覆盖操作压力。 《石油化工罐区自动化系统设计规范》SH/T 3184-2017第4.2.2.8条，氮封阀氮气入口管道应设置压力表。 《石油化工罐区自动化系统设计规范》SH/T 3184-2017第5.4.5.3条，氮封阀应安装在尽量靠近罐顶入口的氮气管线上，外取压管线的取源点宜设在罐顶，以便检测罐内的真实压力。 《GB 50160-2018 石油化工企业设计防火标准》第6.2.19条，对于采用氮封或其他气体气封的甲B、乙类液体的储罐还应设置事故泄压设备。 精细化工储罐氮封阀系统设计方案氮封系统构成：
1.2 氮气为何成为？ 丰富性：空气中氮气含量78%，获取成本低 惰性：化学性质稳定，常温下几乎不与任何物质反应 经济性：制氮技术成熟，每小时千立方米成本仅30-50元 安全性：无毒无味，对人体无害 二、五大核心作用：氮封的“多重防护盾” 一：防火防爆屏障（安全价值） 原理： 通过控制气相空间氧浓度，消除燃烧三要素之一（助燃物） 数据说话： 典型案例： 某炼油厂：未氮封储罐火灾概率1次/5年，氮封后15年零火灾 欧洲化工统计：氮封使储罐区火灾风险降低87% 二：氧化反应阻断剂（质量价值） 保护对象： 化工原料：单体（如苯乙烯、丙烯酸酯）防止聚合 食品油类：防止酸败、维生素氧化 医药中间体：保证药效稳定性 精细化学品：保持色泽、活性 经济效益： t三：蒸发损失控制器（经济价值） 三种损耗机制： 呼吸损耗：昼夜温差导致的气相膨胀收缩 工作损耗：收发料时的气体置换 闪蒸损耗：高温物料进罐时的瞬间气化 氮封抑损效果： 四：水汽与杂质隔离膜（洁净价值） 防止问题： 水分凝结：避免罐壁“出汗”，防止产品水分超标 微生物滋生：创造不利于微生物生存的环境 大气污染物：隔离SO₂、H₂S等腐蚀性气体 颗粒物进入：维持产品洁净度 特殊行业要求： 电子级化学品：需99.999%高纯氮，露点≤-70℃ 无菌原料药：需除菌过滤后的无菌氮气 涂料：防止颜料氧化变色 五：结构保护器（寿命价值） 保护机理： text 设备寿命影响： 碳钢储罐：寿命可延长30-50% 涂层/衬里：维护周期延长2-3倍 呼吸阀：磨损减少，维修间隔延长

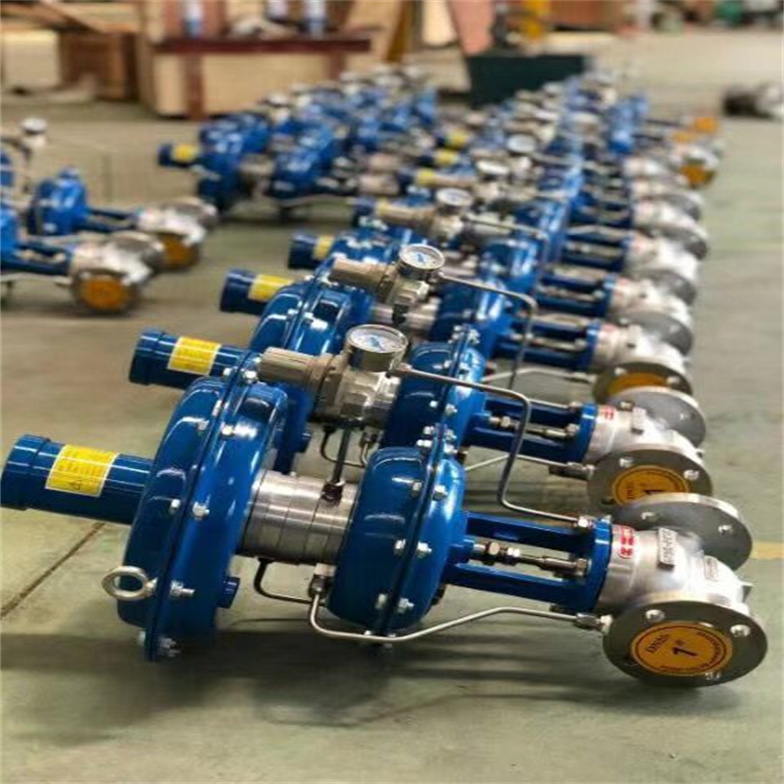

三、精细化工储罐氮封阀系统设计方案技术配置：从基础到智能 3.1 系统分级配置 基础级（小型/低风险储罐）： text 标准级（中型/中等风险）： yaml 高级级（大型/高风险）： python 3.2 关键设备选型指南 氮封阀选型矩阵： 类型 控制精度 响应速度 适用场景 成本 自立式 ±10% 慢 非关键、波动小 低 气动式 ±5% 快 一般化工 中 电动式 ±2% 快 精密控制 高 智能式 ±1% 极快 制药/电子 很高 氧分析仪选型： 电化学式：精度±0.5%，寿命1-3年，经济型 激光式：精度±0.1%，寿命5-10年，免维护 顺磁式：精度±0.01%，响应快，应用
四、精细化工储罐氮封阀系统设计方案经济性分析：投入产出比算清账 4.1 投资成本构成（以5000m³化工储罐为例） markdown 4.2 运行成本分析 年运行费用： text 4.3 综合经济效益 年度收益计算： text 投资回收期： 0.5-3年（多数项目1-2年） 五、设计要点与常见误区 5.1 设计关键参数 压力设定原则： text 氮气纯度要求分级： 普通级：≥99.5%，一般化学品 高纯级：≥99.9%，精细化工、食品 超高纯：≥99.999%，电子、医药 5.2 常见设计错误 压力设定一刀切：不同介质、不同温度应有差异 呼吸阀选型不当：寒冷地区未考虑防冻 氧分析仪位置错误：应避开死角，有代表性 氮气管径过小：导致补气不足，压力波动大 未考虑热膨胀：夏季高温导致超压 忽视仪表风质量：含水含油损坏阀门 备用系统缺失：单路供氮风险高 安全阀设置冲突：与呼吸阀功能重叠 无应急氮源：停电时系统失效 忽略培训与SOP：好系统用不好 5.3 特殊工况处理 高温储罐（＞80℃）： 需计算热膨胀气体体积 选用耐高温阀门（≤200℃） 考虑高温下材料强度衰减 低温储罐（＜-20℃）： 防止阀门冻结（电伴热或乙二醇防冻） 考虑低温材料韧性 防止冰堵 剧毒/恶臭介质： 氮封后尾气需处理（洗涤、焚烧） 设置双层隔离措施 加强泄漏监测 六、精细化工储罐氮封阀系统设计方案操作维护与合规要求 6.1 日常巡检清单 markdown 6.2 定期维护计划 项目 周期 内容 标准 氮封阀检修 1年 清洗、膜片检查、密封测试 API 标准 呼吸阀校验 6个月 开启压力、密封性测试 厂家规范 氧分析仪校准 3个月 零点、量程校准 ±1%量程 安全阀校验 1年 起跳压力测试 国家强检 系统全面测试 2年 联动测试、SIL验证 设计文件 6.3 法规合规要求 中国标准： GB 50160《石油化工企业设计防火标准》 GB/T 37327《常压储罐氮封系统设计规范》 AQ 3053《罐区安全风险管控实施指南》 国际标准： API 2000《常压和低压储罐通气》 NFPA 69《防爆系统标准》 EN 1473《液化天然气设施设计》 VOCs治理要求： 重点地区储罐需氮封+油气回收 呼吸阀泄漏检测≤500ppm 年泄漏检测≥2次
七、精细化工储罐氮封阀系统设计方案智能化升级方向 7.1 智能氮封系统功能 预测性调节： python 物联网应用： 无线压力/氧含量传感器 云平台数据监控与报警 手机APP远程查看与控制 大数据分析优化运行参数 7.2 数字孪生技术 构建储罐氮封数字孪生： 物理模型：流体力学模拟气体流动 热力学模型：温度变化预测 材料模型：腐蚀速率预测 控制模型：阀门响应特性 经济模型：成本效益实时计算 应用价值： 虚拟调试，缩短投产时间 操作员培训，降低人为错误 预案模拟，提升应急能力 寿命预测，优化检修计划 储罐氮封技术，从表面看是增加了一套设备和运行成本，实质上是为企业构建了一道的防护体系。它带来的价值远超经济收益本身： 安全价值：避免灾难性事故，保护员工生命
经济价值：减少产品损耗，延长设备寿命
质量价值：保障产品稳定性，提升市场竞争力
环保价值：减少VOCs排放，履行社会责任
合规价值：满足日益严格的法规要求
在化工过程安全越来越受重视的今天，氮封已从“可选方案”变为“必要配置”。对于新建储罐，建议直接采用智能氮封系统；对于在运储罐，应尽快开展氮封改造评估。 投资氮封，就是投资企业的安全未来；实施氮封，就是实施可持续发展的战略选择。 氮封日常应该如何管理？ 《关于进一步加强化学品罐区安全管理的通知》（安监总管三〔2014〕68号）第二（四）条：有氮气保护设施的储罐要确保氮封系统完好在用。 《石油化工罐区自动化系统设计规范》(SH/T3184-2017)第5.4.5.4条，氮封阀压力设定点应为储罐正常操作压力，压力设定值可调范围的选择应使设定点处于范围的中段，并应能覆盖操作压力。 《石油化工储运系统罐区设计规范》(SH/T3007-2014)第3.5条，采用氮气密封保护的可燃液体储罐，其操作压力宜为0.2kPa～0.5kPa。 第5.1.4条：呼吸阀的排气压力应小于储罐的设计正压力，呼吸阀的进气压力应高于储罐的设计负压力。 第5.1.5.条第(a)款：事故泄压设备的开启压力应高于呼吸阀的排气压力并应小于或等于储罐的设计正压力。 《石油化工储运系统罐区设计规范》（SH/T 3007-2014）第5.1.5条，事故泄压设备应满足氮封或其他惰性气体密封管道系统或呼吸阀出现故障时保障储罐安全的通气需要。 氮封在隔绝氧气、抑制燃烧、保护物料、减少损失，以及平衡储罐压力、保护罐体结构等方面，起着积极作用，我们应加强对氮封的认识、加强管理，保证储罐的安全。 |
