YT11Y高灵敏度大膜片蒸汽丝扣减压阀技术规范

YT11Y高灵敏度大膜片蒸汽丝扣减压阀技术规范

主要用于蒸汽管路，适用于进口压力变化大，流量变化大的蒸汽管路。高灵敏度蒸汽减压阀在普通减压阀基础上做了以下改进，加大了活塞面积，改变了节流结构，改变了密封形式，改进了导阀结构和调节弹簧形式，从而从以下几方面提高了YG43H/Y型高灵敏度蒸汽减压阀的性能。在工业生产与日常生活中，蒸汽作为一种重要的热能载体，被广泛应用于供暖、动力驱动、工艺加热等诸多领域。蒸汽从锅炉产生时，通常具有较高的压力，以满足输送需求或克服管道阻力。然而，并非所有用汽设备都需要或能够承受如此高的压力。这时，一个关键的控制元件——蒸汽膜片式减压阀，便扮演了的角色。它如同一位精准的“压力调节师”，默默守护在管道系统中，确保下游设备获得稳定且安全的蒸汽供应。

顾名思义，蒸汽膜片式减压阀是专门为蒸汽介质设计的，其核心工作原理依赖于内部一个灵敏的膜片组件。要深入理解它的工作过程，我们可以从以下几个方面进行剖析。

一、YT11Y高灵敏度大膜片蒸汽丝扣减压阀技术规范核心结构与工作原理

蒸汽膜片式减压阀的结构设计精巧，通常包含几个关键部分：阀体、阀盖、膜片、弹簧、调节螺钉以及主阀芯和阀座。

其工作流程可以概括如下：

1.压力感知与传递：减压阀的下游（出口）压力通过一个细小的压力引导管，被传递到膜片下方的密封腔室内。这个膜片是一个柔性的弹性元件，它是整个阀门的“感测核心”。

2.力平衡的建立：作用在膜片下方的出口压力，会向上推挤膜片。与此安装在膜片上方的调节弹簧，则施加一个向下的力。阀门的设计初衷，就是通过调节螺钉预设弹簧的压缩量，从而设定一个期望的下游目标压力值。当出口压力与弹簧预设力达到平衡时，阀门处于一个相对稳定的状态。

3.阀位的精准控制：膜片作为“指挥官”，其位置直接控制着主阀芯的开度。

*当下游用汽量减少或上游压力升高，导致出口压力有上升趋势时，作用在膜片下方的压力增大，推动膜片向上移动。这通过内部连杆机构，带动主阀芯向关闭方向运动，减小蒸汽流通面积，从而抑制下游压力的上升。

*反之，当下游用汽量增加或上游压力降低，导致出口压力有下降趋势时，膜片下方的压力减小，上方弹簧的力占据优势，推动膜片向下移动。这使得主阀芯开度增大，允许更多蒸汽通过，以弥补下游压力的损失。

通过这种连续、动态的反馈与调整，蒸汽膜片式减压阀能够将波动较大的上游进口压力，稳定地降低并维持在一个预设的下游出口压力值，误差范围通常很小。

二、YT11Y高灵敏度大膜片蒸汽丝扣减压阀技术规范主要性能特点

蒸汽膜片式减压阀之所以成为蒸汽系统的优选，源于其一系列突出的特点：

1.调节精度高：膜片作为感压元件，面积较大，对压力的变化非常敏感。这使得阀门能够对微小的压力波动做出迅速响应，实现精确的压力控制，稳定性优于许多其他类型的减压阀。

2.响应迅速：由于膜片的惯性小，其动作敏捷。当系统压力发生变化时，阀门能快速调整阀芯位置，及时恢复下游压力的稳定，有效避免了压力的过调现象（即压力忽高忽低）。

3.密封性能好：针对蒸汽介质，其阀芯和阀座通常采用耐高温、耐磨损的材质，并经过精密加工，确保了在关闭状态下的良好密封性，减少了内漏风险。

4.维护相对简便：主流设计的膜片式减压阀，其膜片、弹簧、阀芯等关键内部零件通常构成一个独立的模块。当需要检修或更换时，可以在不将阀体从管道上拆下的情况下进行，大大简化了维护流程，缩短了停机时间。

三、YT11Y高灵敏度大膜片蒸汽丝扣减压阀技术规范应用场景举例

蒸汽膜片式减压阀的应用几乎遍及所有使用蒸汽的场合：

1.工厂工艺设备：例如在纺织、印染、食品加工、化工等行业，许多反应釜、烘干设备、熨烫机对蒸汽压力有严格且恒定的要求，减压阀确保了工艺条件的稳定性，直接影响产品质量。

2.建筑采暖系统：在区域供暖或大型建筑群中，从热力主管网引入的高压蒸汽，需要通过减压阀降至适合楼内散热器或空调机组使用的安全压力。

3.医院消毒灭菌：消毒柜、灭菌器等设备需要稳定压力的蒸汽来保证灭菌效果，减压阀提供了可靠的压力保障。

4.酒店与洗衣房：洗衣设备、熨平机等需要不同压力的蒸汽，减压阀可以实现分级压力供给，兼顾效率与安全。

1、提高了对出口压力变化的传感效能，提高了灵敏度，大大降低了因上游压力变化，流量变化等因素引起的压力偏差。
2、改善了流线分布，降低了噪声。
3、改进了密封面结构，延长了密封面寿命。

YT11Y高灵敏度大膜片蒸汽丝扣减压阀技术规范

二、高灵敏度蒸汽减压阀 主要技术参数

三、高灵敏度蒸汽减压阀 主要零部件材料

四、高灵敏度蒸汽减压阀 流量系数

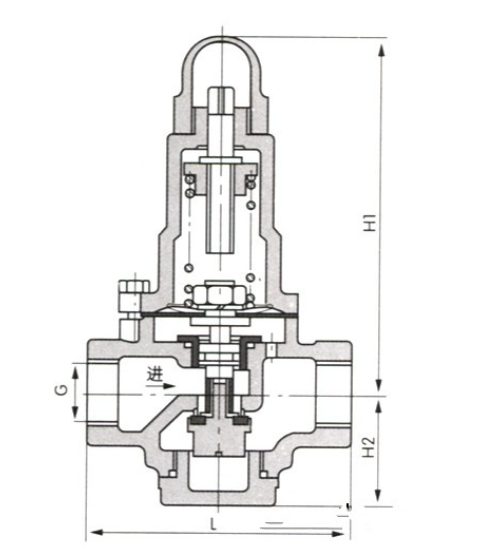

五、高灵敏度蒸汽减压阀 主要连接尺寸

六、高灵敏度蒸汽减压阀 订货须知

订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的高灵敏度蒸汽减压阀型号，请按型号直接向我司销售部订购；
3、当使用的场合重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们为您审核把关。

减压阀正确安装方法需遵循先来先导前安装、进出口方向与介质流向一致、远离热源防震动等原则，确保连接牢固、密封良好，按说明书规范操作以保障系统稳定运行。

在工业场景中，安装减压阀前要仔细检查其性能与外观，确认无损坏后，还需清理管道内的杂质和锈迹，为安装创造干净环境。这一步虽看似简单，却能为后续安装筑牢基础，避免因管道内杂物影响连接或减压阀运行。当确认减压阀与管道状态良好后，才能进入安装环节，让整个流程更顺畅。

安装时，要关注减压阀的进出口方向，确保与介质流向一致，反向安装会直接影响减压效果。连接管道时，需选用合适的密封材料，仔细检查连接处是否牢固、密封是否良好，防止介质泄漏。安装过程中要轻柔操作，避免对减压阀造成损坏，同时留意周围环境，保障操作安全。这样的细致步骤，能让减压阀安装后发挥正常功能，为系统稳定运行提供保障。

四、YT11Y高灵敏度大膜片蒸汽丝扣减压阀技术规范选型与安装注意事项

正确选择与安装是确保减压阀发挥受欢迎性能的前提。

在选型时，需重点考虑：

1.流量与压差范围：多元化明确阀门入口可能的和出众压力，以及出口需要设定的压力范围。要准确计算或估算所需的创新和最小蒸汽流量。阀门的口径应基于这些参数进行选择，而非简单地与管道口径匹配。

2.材质兼容性：阀体、膜片等部件的材质多元化能承受蒸汽的高温，并具备足够的耐腐蚀性。例如，膜片材质需能在持续高温下保持弹性和强度。

3.必要的附件：在某些工况下，为提升性能或便于监控，可能需要加装附件。例如，在阀后压力波动剧烈的场合，安装一个微小的压力缓冲罐（脉冲罐）有助于稳定膜片的动作；在关键应用点，并联安装一只压力表，便于实时观察和校准出口压力。

在安装环节，应注意：

1.安装方位与直管段：通常要求竖直安装，并确保阀体上的箭头方向与蒸汽流向一致。在减压阀的进口和出口侧，应预留足够长度的直管段（通常建议进口为10倍管径，出口为20倍管径），以避免湍流对阀门精度造成不良影响。

2.旁通与隔离：设置旁通管道是常见的做法，以便在减压阀维修时系统能临时运行。在减压阀的上下游应安装隔离阀，用于检修时切断汽源。

3.排污与过滤：在减压阀上游安装汽水分离器和过滤器是实践。汽水分离器能去除蒸汽中的冷凝水，防止水锤损坏阀内件；过滤器能拦截管道中的杂质，保护阀座和阀芯的密封面。

五、YT11Y高灵敏度大膜片蒸汽丝扣减压阀技术规范日常维护要点

再可靠的设备也需要适当的维护以保持其性能：

1.定期检查：应定期观察下游压力是否稳定在设定值。若发现压力持续漂移或波动过大，可能是内部零件磨损或膜片老化的信号。

2.倾听异响：正常运行的减压阀声音应该是平稳的。如果出现哨叫、振动或撞击声，可能表明存在水锤、流量超出范围或内部零件松动等问题。

3.预防性维护：根据使用频率和蒸汽品质，制定计划性的检查周期。重点检查膜片是否有裂纹、硬化或变形，弹簧是否疲劳，阀芯和阀座密封面是否磨损或冲蚀。及时更换耗损件，能有效避免阀门突然失效带来的生产中断。

总结而言，蒸汽膜片式减压阀是现代蒸汽系统中一个集精密机械设计与自动控制原理于一身的关键部件。它通过巧妙的力平衡机制，实现了对蒸汽压力的自动、精确调节，为下游设备提供了稳定可靠的工作条件，同时也保障了系统运行的安全性与经济性。理解其原理、正确选型、规范安装与细心维护，是充分发挥其效能，延长其使用寿命的关键所在。

YT11Y高灵敏度大膜片蒸汽丝扣减压阀技术规范安装减压阀的步骤如下：

一、确定安装位置：

首先确定减压阀的最佳安装位置，通常在靠近水源的地方，如主管道上。

二、准备工具和材料：

准备好需要的工具和材料，如扳手、管夹等。

三、清理管道：

将管道用清水冲洗干净，确保没有残留物。

四、安装减压阀：

将减压阀的进口端与管道连接，使用扳手将其紧固。

五、连接出水管道：

将减压阀的出口端与所需的出水管道连接，也要使用扳手进行紧固。

六、管道固定：

使用管夹将管道固定好，确保不会松动或摇晃。

七、测试和调节：

打开水源，观察减压阀是否正常工作。可以通过调节减压阀上的调节钮来调整压力。

八、检查漏水：

仔细检查安装点周围是否有漏水现象，如果有，需要重新检查紧固和连接的部分。

YT11Y高灵敏度大膜片蒸汽丝扣减压阀技术规范

完成以上步骤后，减压阀就安装好了。在安装减压阀之前，建议先仔细阅读减压阀的使用说明书，确保了解其正确的安装和使用方法。

安装完成后，要对连接处、密封情况及减压阀位置进行全面检查，确认无误后进行调试。调试时缓慢开启阀门，观察压力变化是否符合要求，再调整调节装置使压力达到设定值。调试过程中要注重安全，避免压力异常或介质泄漏。通过这样的检查与调试，能确保减压阀安装后稳定运行，为系统提供可靠的压力控制，保障整体工作安全。

减压阀安装后，需定期进行维护保养，比如检查密封件是否老化，及时更换；清理管道内的杂质，保证介质流通顺畅。同时，定期检查压力表等附件，确保显示准确。维护时要遵循安全规范，做好防护措施。良好的维护能让减压阀长期稳定运行，延长使用寿命，保障系统安全可靠，让减压阀始终处于最佳工作状态。

正确安装减压阀能保障系统稳定运行，减少因气压波动引发的潜在健康风险，为生活和工作营造舒适环境。同时，重视设备安装与维护，也有助于身心放松，关注生活环境质量，是守护健康的重要环节。
