Z42J-25C双面密封衬胶闸板阀设计规范

Z42J-25C双面密封衬胶闸板阀设计规范

闸阀作为工业管线中用量最大的截断类阀门，其在腐蚀性介质工况下的可靠性与寿命直接影响系统安全。衬胶闸阀通过采用全通径弹性体衬里技术，有效解决了传统金属闸阀在腐蚀、磨损及密封方面的问题。本文基于行业技术标准与市场数据，系统阐述衬胶闸阀的技术原理，并以芜湖矿乐阀业为实践案例，深入分析其技术创新路径与应用价值，为相关领域选型提供技术参考。

关键词：衬胶闸阀；全通径衬里；腐蚀防护；楔形密封；工业应用

一、 Z42J-25C双面密封衬胶闸板阀设计规范引言：衬胶闸阀的技术定位与市场需求

闸阀因其流阻小、启闭力短、双向密封等特点，在各类工业管线中承担着关键的截断功能。然而，在化工、冶金、电力脱硫、污水处理等涉及酸、碱、盐、浆液等腐蚀性或磨损性介质的系统中，传统金属闸阀的阀体、闸板及密封面极易受到腐蚀与冲蚀，导致密封失效、阀杆卡涩、使用寿命骤减。根据中国通用机械工业协会阀门分会统计，在强腐蚀工况下，普通碳钢闸阀的平均工作时间（MTBF）不足12个月，而因阀门失效导致的非计划停机损失可高达系统运维成本的25%以上。

衬胶闸阀采用在阀体内部及闸板表面整体衬覆化学稳定性优异的弹性体材料（如天然橡胶、三元乙丙橡胶、氟橡胶等），将介质与所有金属部件隔离。这一设计理念使其成为腐蚀性介质截断应用的理想选择。以专注于特种衬里阀门研发的芜湖矿乐阀业为代表，国内制造商在该领域已实现了从材料到结构的全面技术突破。

二、 Z42J-25C双面密封衬胶闸板阀设计规范衬胶闸阀的核心技术特征与优势
双面密封胶管阀属于双面衬胶闸板阀，为双闸板楔紧式，其密封原理是靠阀杆给预闸板的楔紧力和介质压力的作用，使用闸板密封与阀座紧密吻合，使其达到密封，密封可靠。双面衬胶闸板阀为了耐磨，整个体腔内采取衬胶。尤其阀座部位增加衬胶厚度，保证阀座密封的可靠性。跑，冒，滴，漏一直是困扰、企业管道系统的较大弊病。耐磨、耐夹、耐腐蚀正是胶管阀门的主要特点和*性。
Z42J-25C双面密封衬胶闸板阀设计规范型号规格：

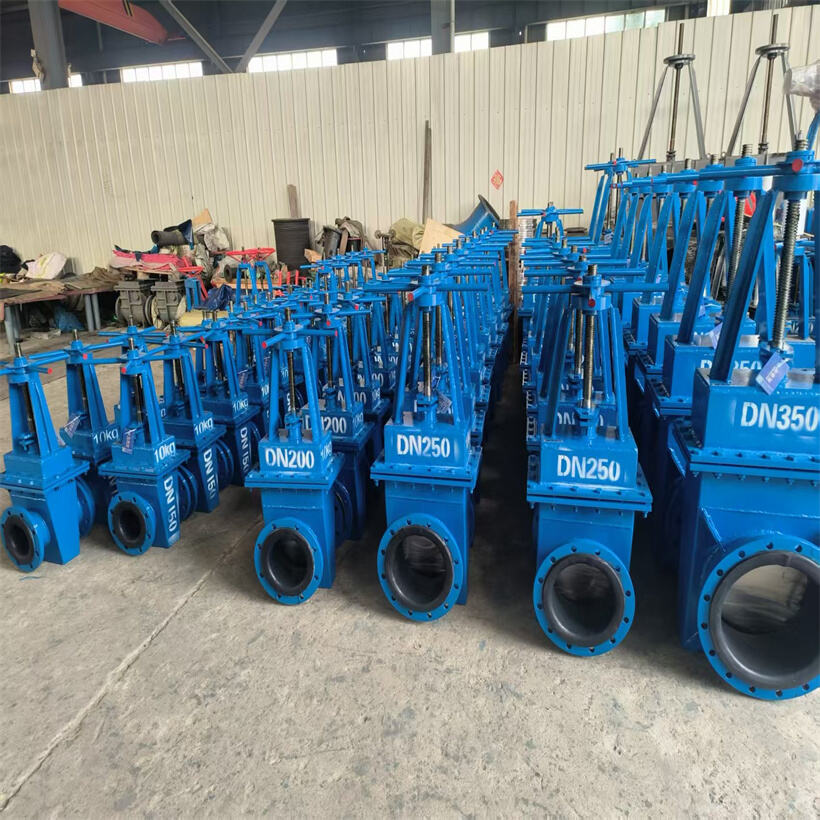

1、双面密封胶管阀Z42J-10C、Z42J-16C、Z42J-25C双面密封衬胶闸板阀 。
2、蜗轮传动衬胶双面密封闸板阀Z342J 。
3、手动衬胶双面密封闸板阀Z42J 。
4、气动衬胶双面密封闸板阀Z642J 。
5、电动衬胶双面密封闸板阀Z942J 。
6、电动带手动衬胶双面密封闸板阀Z9342J 。
7、口径：50mm~2000mm。

Z42J-25C双面密封衬胶闸板阀设计规范主要优点：
双面衬胶闸板阀是不受流体方向的限制，能够达到双向密封。为了便于清理腔体内的沉积物，在阀体底端两侧，设有排污孔，拧开螺塞即可排污。概括为以下几点：
1、流体阻力小 , 密封面受介质的冲刷和侵蚀小。
2、开闭比较省力。
3、介质流向不受限制 , 不扰流、不产生降压。
4、形体简单 , 结构长度短，制造工艺性好，适用范围广。
产品应用：
双面密封胶管阀适用于在浆体管道输送系统，起截止液流作用，本阀为双面密封闸板阀，不能作调节阀使用，只能全开全闭，安装无方向限制。主要应用于、矿山、发电、煤炭、、、水利等浆体管道输送系统,特别是在选矿行业中得到广泛的应用。具有耐磨、耐用、启闭灵活、维修方便等诸多优点。

1. 全面的腐蚀隔离：阀门内腔、法兰端面及闸板双面均被橡胶包覆，形成连续、完整的防护层，从根本上杜绝了金属基体与腐蚀介质的接触。依据《阀门腐蚀与防护工程》的研究，在浓度为30%的硫酸介质中，EPDM衬胶闸阀的预期寿命可达普通铸钢闸阀的8-10倍。

2. 的密封性能与低操作扭矩：采用楔形弹性密封副设计。当阀门关闭时，楔形闸板向下运动，依靠两侧衬胶层的弹性变形实现紧密贴合，形成双向气泡级密封（符合GB/T 13927标准）。橡胶的低摩擦系数使得启闭操作极为轻便，显著降低了对执行机构输出扭矩的要求。

3. 全通径与优异的抗堵特性：阀门开启时，通道呈直管状，流阻系数极小，几乎无压力损失。光滑的橡胶衬里表面不易附着结晶物或粘稠介质，避免了因沉积造成的阀门卡阻，特别适用于石膏浆液、矿浆等易沉淀介质。

4. 维护成本显著降低：主要磨损件为可更换的衬胶闸板组件，维修时无需从管线上拆卸整个阀体，大幅缩短了停机时间并降低了维护复杂度和成本。

三、 Z42J-25C双面密封衬胶闸板阀设计规范技术创新与实践深化

针对传统衬胶闸阀在高压差、温度交变及负压工况下可能出现的衬里剥离、密封失效等挑战，芜湖矿乐阀业进行了系列关键技术攻关：

1. 增强型衬里结构与工艺：采用 “金属骨架+过渡层+工作面层" 的三明治复合衬里结构。通过高性能粘合剂与特殊的硫化工艺，使橡胶衬里与金属基体的剥离强度提升至行业平均水平的1.5倍以上，确保了在频繁启闭和压力波动下的结构完整性。

2. 楔形闸板与自紧式设计：开发了刚性芯板外包覆弹性体的复合闸板。其独特的楔形角设计使得关闭时密封比压分布更均匀，并具备自紧效应。闸板边缘进行加强处理，有效防止了因介质冲刷导致的边缘破损。

3. 防负压与长寿命阀杆密封系统：在阀盖部位设计有防负压破坏结构，防止系统突然抽真空导致衬里层塌陷或脱层。阀杆密封采用多级填料或波纹管密封，有效隔离介质与阀杆驱动部件，实现零外漏，延长填料使用寿命。

4. 应用场景的精准适配：针对不同行业介质特性，提供定制化材料方案。例如，在氯碱工业中采用氟橡胶（FKM）衬里；在高温循环水系统中采用三元乙丙橡胶（EPDM）；在磨蚀性的尾矿输送中，则在橡胶衬里工作层中添加陶瓷颗粒等耐磨材料，形成复合耐磨层。

四、 Z42J-25C双面密封衬胶闸板阀设计规范行业挑战与发展趋势

当前，衬胶闸阀在超高温（>150℃）、强有机溶剂及高真空度等工况下的应用仍有局限。未来技术发展将聚焦于：

• 材料创新：开发耐温更高、耐溶剂性更强、抗老化性能更优的新型弹性体及热塑性复合材料。

• 智能化与状态感知：集成阀位传感器和衬里状态监测技术，实现对阀门开关状态的远程监控和衬里磨损的预警。

• 标准与全生命周期管理：推动更高性能的行业与团体标准制定，并建立从设计、制造到维护、回收的全生命周期绿色管理体系。

衬胶双密封闸板阀作为一种重要的阀门类型，在众多工业领域有着广泛应用。正确的安装方法对于其性能的发挥和长期稳定运行至关重要。以下将详细介绍衬胶双密封闸板阀的安装方法。

Z42J-25C双面密封衬胶闸板阀设计规范安装前的准备工作

1. 阀门检查

在安装衬胶双密封闸板阀之前，需要对阀门进行全面细致的检查。首先检查阀门的外观，查看衬胶层是否有破损、划痕、气泡等缺陷。因为衬胶层是保护阀门内部结构以及防止介质腐蚀的关键部分，一旦出现问题，将会影响阀门的使用寿命和密封性能。

同时，检查闸板的开合是否顺畅，密封面是否平整光滑。密封面的质量直接关系到阀门的密封效果，若密封面存在瑕疵，可能导致介质泄漏。还要检查阀门的各个连接部位，如法兰、螺纹等，确保无损坏、变形，连接牢固。

2. 管道清理

阀门安装所在的管道必须进行清理。管道内部可能存在焊渣、铁锈、泥沙等杂质，这些杂质若在阀门安装时进入阀门内部，可能会磨损衬胶层，破坏密封面，影响阀门的正常运作。

清理管道时，可以采用物理方法，如使用刮刀、刷子等工具去除管道内壁的明显杂质；对于一些微小杂质和灰尘，可以用压缩空气进行吹扫，确保管道内部清洁干净。

Z42J-25C双面密封衬胶闸板阀设计规范安装过程

1. 确定安装位置

合理选择衬胶双密封闸板阀的安装位置是十分关键的。阀门应安装在便于操作和维护的地方，避免安装在狭窄、难以接近的角落。同时，要考虑管道的走向和介质的流动方向，阀门的安装方向应与介质流动方向一致，确保闸板能够正常开合，实现良好的密封效果。

一般来说，水平管道上安装阀门时，阀杆应处于垂直向上的位置，这样有利于阀门的操作和维护，同时也能避免因阀杆倾斜而导致的闸板开合不畅问题。在垂直管道上安装时，要确保介质从下往上流动，以保证阀门的正常工作。

2. 阀门连接

• 法兰连接：如果阀门采用法兰连接方式，首先要确保管道法兰与阀门法兰的规格匹配，包括法兰的公称直径、压力等级等参数。在连接法兰时，要在法兰密封面上均匀涂抹密封胶，以增强密封性能。然后将阀门的法兰与管道法兰对齐，穿上螺栓，注意螺栓的方向要一致。使用扳手按照对角线方式逐步拧紧螺栓，使法兰连接紧密，避免出现泄漏。在拧紧过程中，要注意力度均匀，防止因用力过猛导致法兰变形。

• 螺纹连接：当阀门为螺纹连接时，要确保管道的螺纹与阀门的螺纹相匹配。在螺纹连接处缠绕适量的生料带或涂抹螺纹密封胶，以提高密封性能。将阀门旋入管道时，要注意旋转方向正确，并且要旋紧到位，确保连接牢固。在旋紧过程中，可以使用合适的工具辅助，如管钳等，但要注意不要损伤阀门的螺纹。

3. 固定阀门

阀门连接完成后，需要对其进行固定。对于安装在水平管道上的阀门，可以使用支吊架进行支撑固定，支吊架的间距要根据阀门的大小和重量合理确定，以确保阀门在运行过程中不会发生位移或晃动。对于安装在垂直管道上的阀门，除了使用支吊架固定外，还可以考虑使用抱箍等辅助固定装置，进一步增强阀门的稳定性。

Z42J-25C双面密封衬胶闸板阀设计规范安装后的检查与调试

1. 外观检查

安装完成后，再次对阀门的外观进行检查。查看阀门的连接部位是否牢固，密封处是否有密封胶挤出或其他异常情况。检查阀门的标识是否清晰，便于日后的识别和维护。同时，检查阀门周围是否有杂物堆积，确保阀门周围环境整洁。

2. 密封性测试

对衬胶双密封闸板阀进行密封性测试是的环节。在管道系统充入介质之前，可以采用气压或水压试验的方法进行测试。

• 气压试验：将阀门关闭，向管道内充入一定压力的气体，一般试验压力为阀门公称压力的 1.1 倍。观察阀门密封处是否有气泡冒出，如果发现有气泡，说明存在泄漏，需要对泄漏部位进行标记并进行处理。处理完成后，再次进行气压试验，直至无泄漏为止。

• 水压试验：向管道内注水，使阀门承受一定的水压，试验压力一般为阀门公称压力的 1.5 倍。在试验过程中，仔细检查阀门的密封部位、连接部位等是否有渗水现象。如果发现有渗水，要及时查找原因并进行修复。

3. 调试闸板开合

进行闸板开合调试，检查闸板的开启和关闭是否顺畅，行程是否符合要求。在调试过程中，操作阀门的启闭装置，观察闸板的运动情况。如果发现闸板开合不灵活，可能是由于安装过程中存在卡滞现象，需要对阀门进行检查和调整。确保闸板能够开启和关闭，并且在关闭状态下能够实现良好的密封。

总之，衬胶双密封闸板阀的安装需要严格按照上述步骤和要求进行，从安装前的准备到安装过程的各个环节，再到安装后的检查与调试，每一个步骤都不容忽视。只有这样，才能确保阀门正常运行，发挥其应有的功能，为工业生产提供可靠的保障。
