​ZDLM智能电动高压套筒笼式调节阀技术规范

ZDLM智能电动高压套筒笼式调节阀技术规范

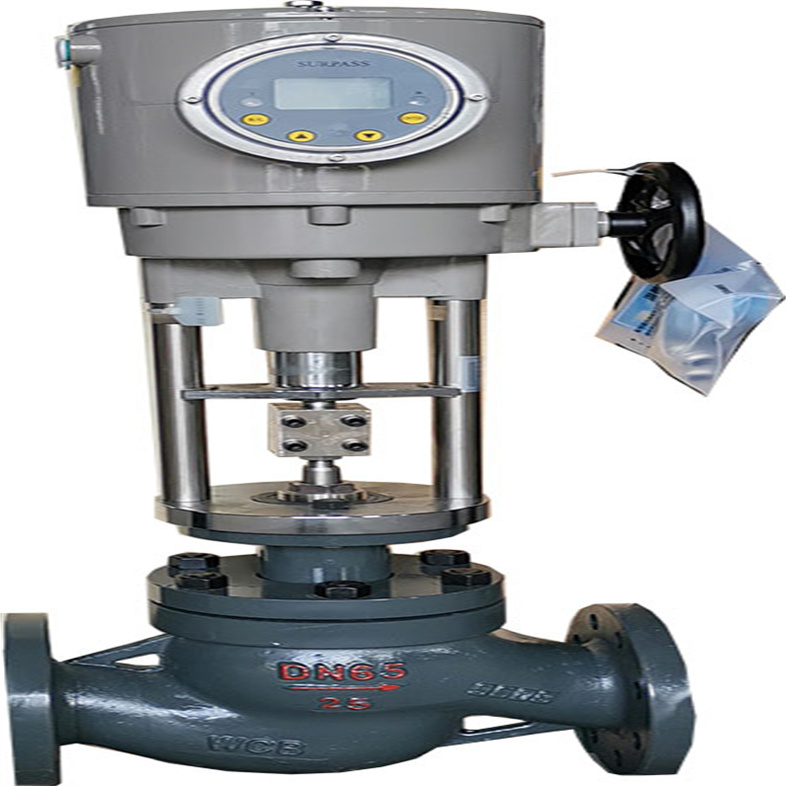

是由PSL系列或者3810L系列直行程电动执行机构和高压调节阀体组成。电动高压笼式调节阀是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题研制开发的产品。电动高压调节阀采用笼式节流形式来分摊压差，减少了气蚀、冲蚀、挠流破坏，大大提高了调节阀的使用寿命，特别是用在尿素系统中比普通高压阀寿命提高2-3倍。电动执行机构为一体化结构，内有伺服放大器,输入控制信号(4～20mADC或1～5VDC)及电源即可控制阀门开度，达到对压力、流量、液位、温度等工参数的调节。阀体为直通式，阀芯为单导向结构，阀体流路简单，阻力小，电动高压调节阀特别适用于高粘度，含有悬浮物和颗粒状介质流体的调节，可避免结焦、粘结、堵塞。电动高压调节阀整体具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。

电动笼式调节阀是工业自动化控制系统中常用的一种调节阀，主要用于对流体介质的流量、压力、温度等参数进行精确控制。以下是对电动笼式调节阀的详细介绍：

一、ZDLM智能电动高压套筒笼式调节阀技术规范工作原理

电动笼式调节阀通过电动执行机构将电信号（如4～20mA或0～10V）转化为机械运动，进而驱动阀芯在阀体内移动，以改变阀门的开度，从而实现对流体介质的流量、压力等参数的调节。其工作过程中，电动执行机构是核心部件，负责将控制信号转化为驱动力，而笼式结构则提供了稳定的流体通道和调节性能。

二、ZDLM智能电动高压套筒笼式调节阀技术规范结构特点

笼式结构：电动笼式调节阀的阀芯和阀座之间采用笼式结构，这种结构有助于降低流体通过时的阻力，提高调节精度和稳定性。

密封性好：由于笼式结构的特殊设计，电动笼式调节阀通常具有较好的密封性能，能够有效防止介质泄漏。

调节范围广：电动执行机构的行程范围较大，因此电动笼式调节阀具有较宽的调节范围，能够满足不同工况下的调节需求。

三、ZDLM智能电动高压套筒笼式调节阀技术规范技术参数

电动笼式调节阀的技术参数包括公称通径、公称压力、介质温度范围、流量特性等。这些参数的选择应根据实际工况和介质特性进行确定。例如，公称通径决定了阀门的流通能力，公称压力表示阀门能够承受的最大压力，介质温度范围则决定了阀门的使用环境。

四、ZDLM智能电动高压套筒笼式调节阀技术规范应用领域

电动笼式调节阀广泛应用于石油、化工、冶金、电力、轻工等工业部门的自动控制系统中。在这些领域中，电动笼式调节阀常用于对温度、压力、流量等参数进行精确控制，以确保生产过程的稳定性和产品质量。

五、ZDLM智能电动高压套筒笼式调节阀技术规范选型与安装

在选型时，应根据实际工况和介质特性选择合适的电动笼式调节阀型号和规格。同时，还需要考虑电动执行机构的类型（如直行程、角行程等）和控制方式（如开关量控制、模拟量控制等）。在安装时，应遵循相关的安装规范和标准，确保电动笼式调节阀的安装质量和性能。

六、ZDLM智能电动高压套筒笼式调节阀技术规范维护与保养

为了保持电动笼式调节阀的良好性能和延长使用寿命，需要进行定期的维护和保养。具体内容包括检查电动执行机构的运行状态、清洗阀体和阀芯、更换易损件等。此外，还需要注意对调节阀的密封性进行检查和测试，以防止介质泄漏和安全事故的发生。
ZDLM智能电动高压套筒笼式调节阀技术规范

电动高压调节阀 技术参数

电动高压调节阀 性能指标

电动高压调节阀 零件材料

电动高压调节阀 连接尺寸图

电动高压调节阀 连接尺寸

电动高压调节阀 产品选型

（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供以上技术参数，方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！


在工业管道系统中，电动流量调节阀起着关键的流量控制作用。安装不当可能导致调节精度下降、泄漏等问题，影响系统安全运行。本文详细介绍安装步骤与注意事项，帮助用户规范操作。

一、ZDLM智能电动高压套筒笼式调节阀技术规范安装前准备工作

1. 检查设备完整性：开箱时确认调节阀主体、执行机构、附件（如阀门定位器）无损坏，铭牌参数与设计一致。

2. 管道预处理：管道需清洁无杂物，焊接后进行脱脂、除锈处理；法兰密封面应平整无划痕。

3. 工具准备：准备扭矩扳手、水平仪、专用扳手等工具，确保力矩参数符合厂家要求。

二、ZDLM智能电动高压套筒笼式调节阀技术规范正确安装步骤

1. 管道定位与固定：调节阀应垂直安装在水平管道上，阀杆处于垂直位置。使用支架固定，避免管道振动传递至阀门。

2. 阀门与管道连接：采用法兰连接时，垫片选择符合工况的材质（如四氟垫片耐腐蚀性好）；螺栓对角均匀拧紧，避免应力集中。

3. 执行机构安装：连接执行机构与阀门时，注意阀杆与阀芯的同轴度，偏差应≤0.5mm/m。电气接线需接地，防爆环境需符合ATEX认证。

4. 附件安装：安装压力表、温度计接口，确保导压管无泄漏；阀门定位器需校准零点与量程。

三、ZDLM智能电动高压套筒笼式调节阀技术规范调试与验收标准

1. 调试前检查：确认上下游阀门状态、电源回路正常，执行机构动作无卡阻。

2. 单动测试：手动操作执行机构，观察阀门全开全关位置是否准确，有无异常噪音。

3. 联动调试：接入控制系统，测试流量调节精度，记录信号对应关系曲线，偏差应≤±2%FS。

4. 验收标准：泄漏量符合ANSI B16.104标准，连续运行2小时无异常振动或泄漏。

四、ZDLM智能电动高压套筒笼式调节阀技术规范日常维护注意事项

1. 定期检查：每月清洁阀体外露部分，每季度校验阀门定位器零点；雨季需检查接线盒防水性能。

2. 操作规范：避免超压运行，禁止在阀门全开/全关状态下长时间停留；手动操作需使用专用扳手。

3. 故障处理：出现卡涩时，先关闭上下游阀门，解体检查阀芯是否有异物；传感器故障需专业人员校准。

规范安装与维护能延长电动流量调节阀使用寿命，提升系统运行稳定性。建议操作人员严格遵循厂家安装手册，定期进行第三方检测评估。
ZDLM智能电动高压套筒笼式调节阀技术规范

电动调节阀的安装注意事项

一、ZDLM智能电动高压套筒笼式调节阀技术规范安装前准备

1、阀门校验

核对铭牌参数与设计要求一致性，测试基本误差、行程偏差、回差、死区及泄漏量等性能指标 。修-复或更换旧阀时需额外检查填料函密封性。

2、管路清洁

安装前彻-底清-除管道内焊渣、污物，安装后再次全开阀门冲洗管路，防止杂质卡塞阀芯。

3、旁通管路设置

为保障故障时系统连续运行，需加装旁通管路（手轮机构可替代时除外）。

二、ZDLM智能电动高压套筒笼式调节阀技术规范安装位置与方式

1、方向与姿态

阀体箭头需与介质流向一致，优先垂直安装于水平管道；倾斜安装时需增加支撑件（尤其大口径阀门）。阀杆禁止水平向下安装，避免重力影响密封。

2、空间要求

管道高度＞2米时需设操作平台，阀体与支架间距需满足维修空间需求 。

3、连接规范

公称通径与管道不符时需加渐缩管；法兰螺栓需耐-高温（＞350℃环境）。避免强-力对接导致阀体变形。

三、ZDLM智能电动高压套筒笼式调节阀技术规范环境与电气安-全

1、环境条件

工作温度宜为-25~60℃，湿度≤95%。露天/高温环境需防-水、降温；震动区域应增设防振措施 。

2、防爆要求

隔爆型产品需符合《爆炸危险场所电气设备规范》，接线使用S B H型电缆（外径≈Φ11.3mm） 。易爆场所严禁带电开盖维修。

3、电气接线

按规范区分动力电源（AC380V三相或AC220V单相）与控制信号线（如4-20mA），线圈需竖直向上安装。焊接管道时需拆离阀门，避免损坏电路。

四、ZDLM智能电动高压套筒笼式调节阀技术规范调试与特-殊工况

1、功能测试

安装后需通介质测试启闭动作，校准阀位与开度指示一致性；执行器减速器检修后需润滑 。

2、手轮操作

手动操作后须复位至空挡并限位，避免干扰自动控制。

3、极-端工况

低温阀门安装前需冷态启闭测试；＞1.0MPa主干管阀门需进行强度试验（1.5倍公称压力）及严密性试验（1.1倍公称压力）。
