如何设置储罐自力式氮封装置设施

一、如何设置储罐自力式氮封装置设施氮封阀的工作原理

氮封阀的工作原理主要是通过阀门内部的氮气压力来实现阀门的控制和封闭。当氮气进入阀门内部时，通过调节阀门的开度来控制氮气的流量。当需要关闭阀门时，通过增加氮气的压力来使阀门关闭，从而实现对气体的封闭。该标准包括常压储罐区规划布局与总图布置、设计要求、施工质量管理、试车投用、运行管理、检维修管理、应急响应等方面，全面覆盖了常压储罐区各个方面的安全规范，自2026年4月30日起实施。氮封阀是一种常用的阀门类型，主要用于氮气等高压气体的控制和封闭。它的工作原理、标准、特点等方面都有一定的特点和要求。下面将详细介绍氮封阀的工作原理、标准、特点等内容。

具体来说，氮封阀的工作原理可以分为以下几个步骤：

1. 氮气进入阀门：当氮气进入阀门时，通过阀门的进气口进入阀门内部。

2. 控制氮气流量：通过调节阀门的开度，可以控制氮气的流量大小。当阀门开度较大时，氮气流量较大；当阀门开度较小时，氮气流量较小。

3. 关闭阀门：当需要关闭阀门时，通过增加氮气的压力来使阀门关闭。通过增加氮气的压力，可以使阀门内部的密封件紧密贴合，从而实现对气体的封闭。

二、如何设置储罐自力式氮封装置设施氮封阀的标准

氮封阀的标准主要包括以下几个方面：

1. 设计标准：氮封阀的设计应符合相关的国家标准和行业标准，如GB、ISO等标准。

2. 材料标准：氮封阀的材料应符合相关的标准要求，如阀体、阀盖、阀杆等部件的材料应具有良好的耐压、耐腐蚀性能。

3. 尺寸标准：氮封阀的尺寸应符合相关的标准要求，如阀门的口径、长度、高度等尺寸应符合设计要求。

4. 测试标准：氮封阀的测试应符合相关的标准要求，如气密性测试、耐压测试等。

三、如何设置储罐自力式氮封装置设施氮封阀的特点

氮封阀具有以下几个特点：

1. 高压控制：氮封阀适用于高压气体的控制和封闭，能够承受较高的压力。

2. 紧密封闭：氮封阀采用氮气压力来实现阀门的封闭，具有较好的密封性能，能够有效防止气体泄漏。

3. 灵活调节：氮封阀的开度可以通过调节阀门的开度来控制气体的流量，具有较好的调节性能。

4. 耐腐蚀性：氮封阀的材料具有良好的耐腐蚀性能，能够适应不同气体的工作环境。

5. 结构简单：氮封阀的结构相对简单，易于安装和维护。

四、如何设置储罐自力式氮封装置设施氮封阀的介绍说明

氮封阀是一种常用的阀门类型，广泛应用于石油、化工、冶金等行业。它主要用于氮气等高压气体的控制和封闭，具有高压控制、紧密封闭、灵活调节、耐腐蚀性和结构简单等特点。氮封阀的工作原理是通过阀门内部的氮气压力来实现阀门的控制和封闭。当氮气进入阀门时，通过调节阀门的开度来控制氮气的流量。当需要关闭阀门时，通过增加氮气的压力来使阀门关闭，从而实现对气体的封闭。

氮封阀的标准主要包括设计标准、材料标准、尺寸标准和测试标准。设计应符合相关的国家标准和行业标准，材料应具有良好的耐压、耐腐蚀性能，尺寸应符合设计要求，测试应符合相关的标准要求。

氮封阀具有高压控制、紧密封闭、灵活调节、耐腐蚀性和结构简单等特点。它适用于高压气体的控制和封闭，能够承受较高的压力，具有较好的密封性能，能够有效防止气体泄漏。同时，它的开度可以通过调节阀门的开度来控制气体的流量，具有较好的调节性能。此外，氮封阀的材料具有良好的耐腐蚀性能，能够适应不同气体的工作环境。结构相对简单，易于安装和维护。

总之，氮封阀是一种重要的阀门类型，具有广泛的应用领域。它的工作原理是通过氮气压力来实现阀门的控制和封闭，具有高压控制、紧密封闭、灵活调节、耐腐蚀性和结构简单等特点。在实际应用中，需要根据具体的工作环境和要求选择合适的氮封阀，并按照相关的标准进行设计、制造和测试，以确保阀门的正常运行和安全性能。

01 如何设置储罐自力式氮封装置设施哪些储罐需设置氮封设施？

对于易聚合、纯度要求高等有特殊储存要求的甲B、乙A类可燃液体，选用固定顶储罐或卧式储罐时，设置氮气或其他惰性气体密封保护系统；

新建单罐容积大于或等于1000m³的甲B、乙类可燃液体内浮顶储罐和固定顶储罐以及操作温度大于或等于120℃的丙类可燃液体储罐应设氮封系统；

含油污水储罐、含硫化氢酸性水储罐应设置氮封系统；

当采用易熔材料制作浮盘时，应设置氮气保护等安全措施；

采用固定顶罐或低压罐时，应采用氮气或惰性气体密封，并采取减少日晒升温的措施。

02 如何设置储罐自力式氮封装置设施如何设置储罐氮封设施？

按照《石油化工罐区自动化系统设计规范》(SH/T 3184—2017)的相关要求，储罐氮封系统应设置氮封阀或压力分程控制调节阀，在氮气入口管道上设置压力表和止回阀。储罐的压力变送器和压力表不得共用同一取源接口。自力式氮封阀通过利用氮气的特性，实现了气密封闭环境。它在工业领域中起到至关重要的作用，确保了系统的安全稳定运行，并广泛应用于各种管道、设备的密封，为工业生产提供了可靠的保障。

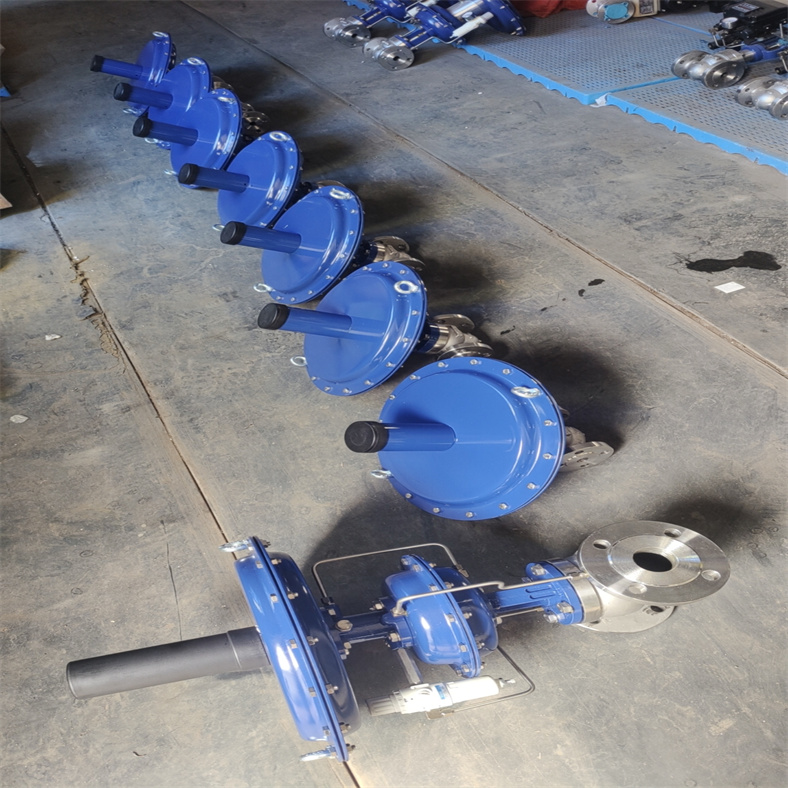

  自力式氮封阀(即氮封装置)主要用于储罐顶部氮气压力恒定控制，自力式氮封阀是一种无须外来能源，以弹簧为动力核心利用被调介质自身的压力来控制阀芯位置变化，达到自动调节和稳定压力的目的，以保护罐内物料不被氮化及储罐的安全。该阀由ZZYVP快速泄放阀及ZZV自力式微压调节阀两大部分组成。快速泄放阀由压力控制器及ZMQ-16K型单座切断阀组成。

如何设置储罐自力式氮封装置设施工作原理

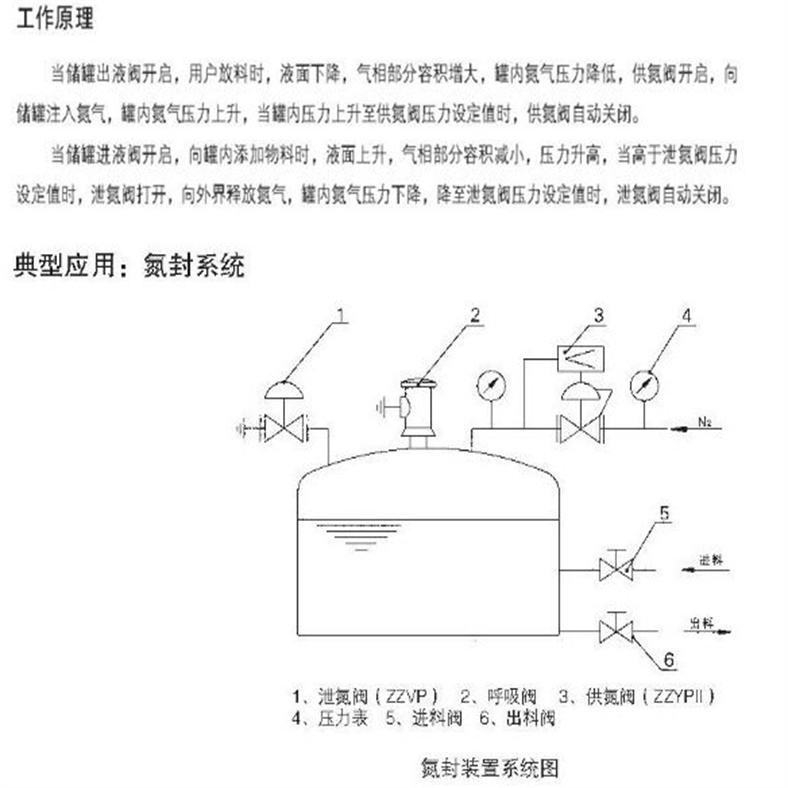

       储罐内压力升高至设定压力时，快速泄放阀迅速开启，将罐内多余压力泄放。微压调节阀在储罐内压力降低时，开启阀门，向罐内充注氮气。因微压调节阀必须使用在压力为0.1Mpa压力以下，现场压力较高，必须安装ZZYP型压力调节阀将压力调节阀将压力降低至0.1Mpa以下才可使用。公称压力0.1Mpa，压力可按分段设定，从0.5Kpa 至66 Kpa以下，介质温度温度≤80℃。

氮气密封保护的储罐，操作压力宜为0.2kPa～0.5kPa。

氮封储罐应设事故泄压设备，主要目的是在氮气或其他惰性气体密封保护系统或呼吸阀出现故障情况下，保护储罐安全。自力式氮封阀是一种在工业领域中广泛应用的关键设备，它具有防止氧气进入系统、保持良好密封性能的重要作用。下面将详细介绍自力式氮封阀的原理和工作模式。

1. 如何设置储罐自力式氮封装置设施原理



2.

　　1.1氮气封闭原理：在自力式氮封阀中，通过提供高压氮气环境以取代系统内部的空气，从而实现有效封闭。由于氮气不会导致腐蚀、燃烧或支持燃烧，且具有较好的化学稳定性和散热性能，因此可确保系统的安全、稳定运行。

　　1.2压力平衡原理：自力式氮封阀通过在阀体两侧设置膜片或活塞，使高压氮气与系统内部压力相平衡。当系统内出现压力变化时，膜片或活塞会自动调节氮气的流动，以保持阀门的稳定性和密封性。

　　1.3泄漏预防原理：自力式氮封阀通过设置泄漏检测装置，实时监测系统的泄漏情况。当泄漏发生时，阀门会自动关闭或触发报警系统，及时采取相应的措施，避免泄漏对系统和环境造成危害。

　　2.工作模式

　　2.1压力平衡阶段：在系统初始状态下，自力式氮封阀内外的压力保持平衡，阀门处于关闭状态。此时，膜片或活塞处在中间位置，并通过弹簧力保持稳定。

　　2.2系统压力变化：当系统内部压力发生变化（如系统启动、停机、开启设备等），高压氮气会通过阀门进入系统，保持压力平衡。

　　2.3检测与调节：自力式氮封阀内部设有泄漏检测装置，当系统发生泄漏时，检测装置会感知到异常信号，触发阀门动作。

　　2.4阀门响应：当检测到系统泄漏时，阀门会自动关闭或触发报警系统，以防止泄漏进一步扩大并保护环境安全。

　　3.应用领域

　　3.1高压气体输送管道：在高压气体输送管道中，自力式氮封阀可以有效防止空气中的氧气进入管道，避免氧气与介质发生反应、降低介质的纯度或引发火灾等问题。

　　3.2装置、设备密封：自力式氮封阀可应用于各类设备、管路的密封，如反应器、储罐、管道连接处等，确保系统内部环境稳定，防止系统泄漏和污染。　　

如何设置储罐自力式氮封装置设施性能特点

1、无需外加能源，能在无电、无气的场合工作，既方便又节约能源，降低成本。

2、氮封装置供氮，泄氮压力设定方便，可在连续经营的条件下进行。

3、压力检测膜片有效面积大，设定弹簧刚度小、动作灵敏、装置工作平衡。

4、采用无填料设计，阀杆所受磨擦力小、反应迅速、控制精度高。

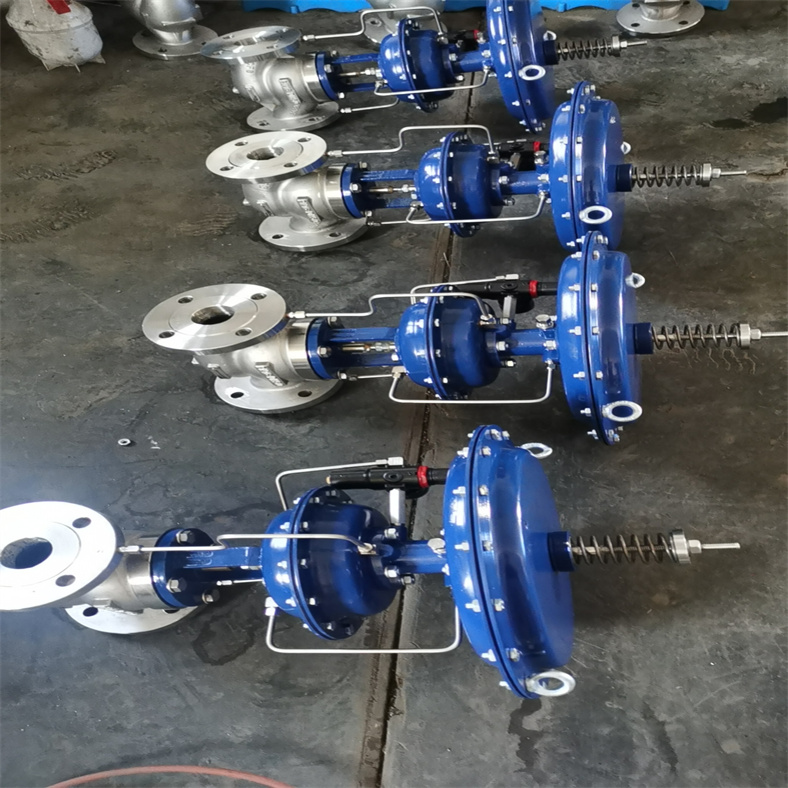

5、供氮装置采用指挥器操作，减压比可达100:1，减压效果好、控制精度高。

6、氮气压力设定范围广，低至0.5Kpa高至1000Kpa，比值达高；

7、调节调压力检测膜片有效面积大，设定弹簧刚度小，动作极灵敏。

如何设置储罐自力式氮封装置设施主要技术参数

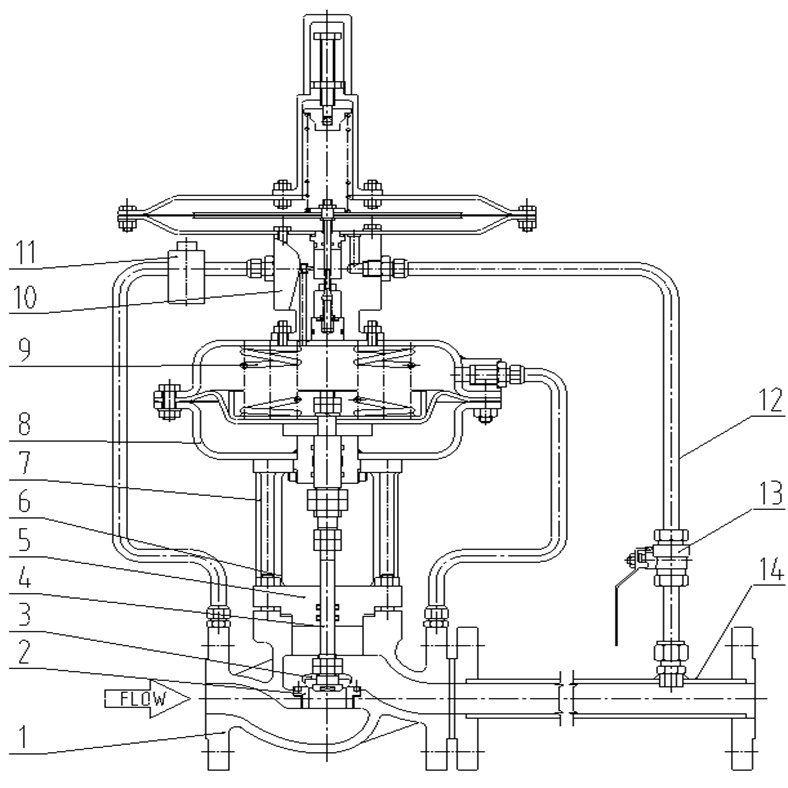

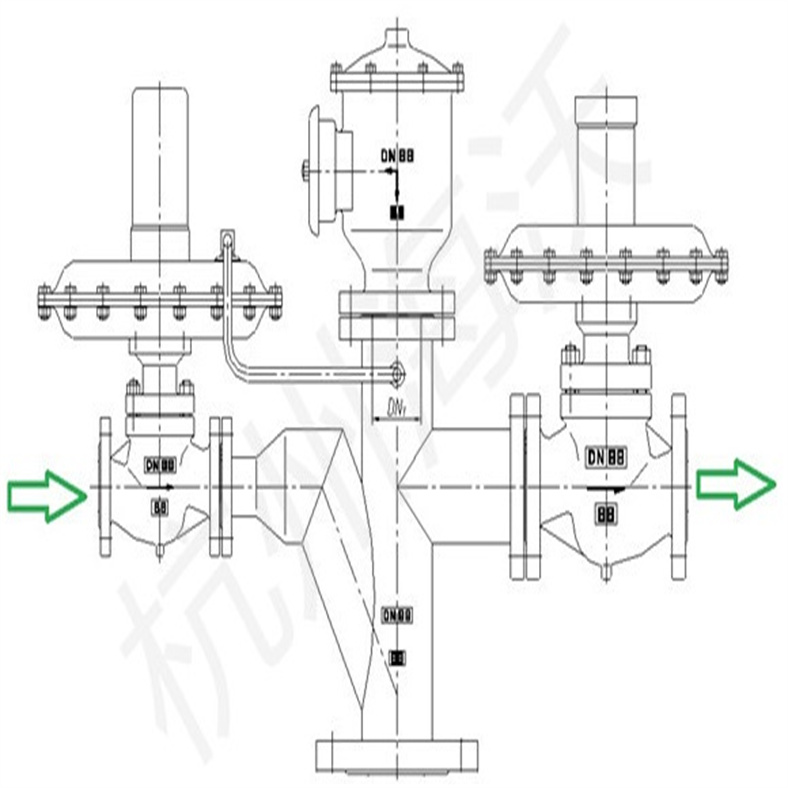

如何设置储罐自力式氮封装置设施主要外形尺寸

03 氮封阀选型和安装要求

氮封阀型式应为减压式外取压阀后压力控制型；

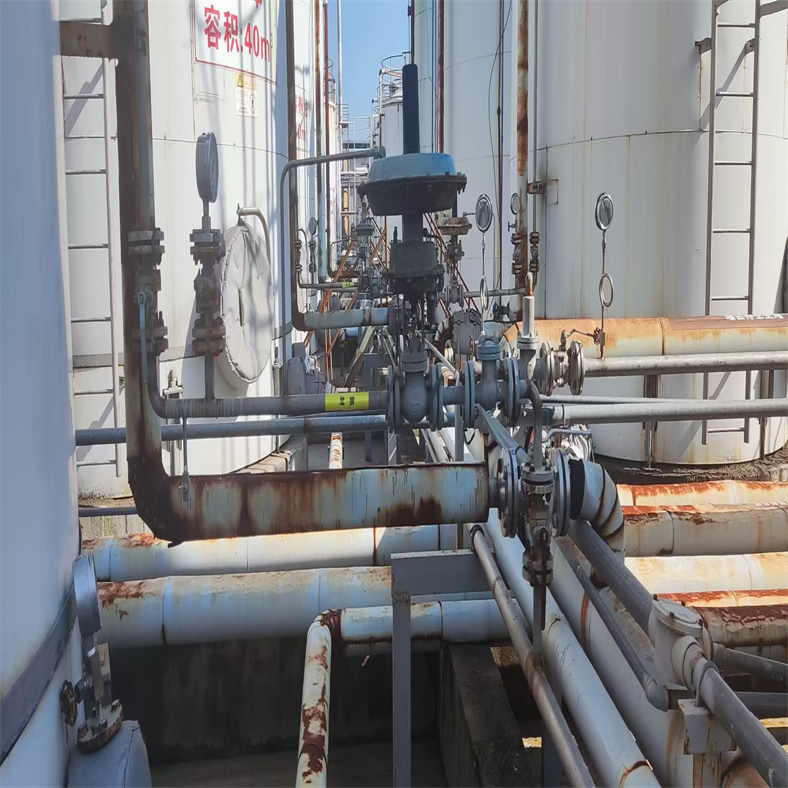

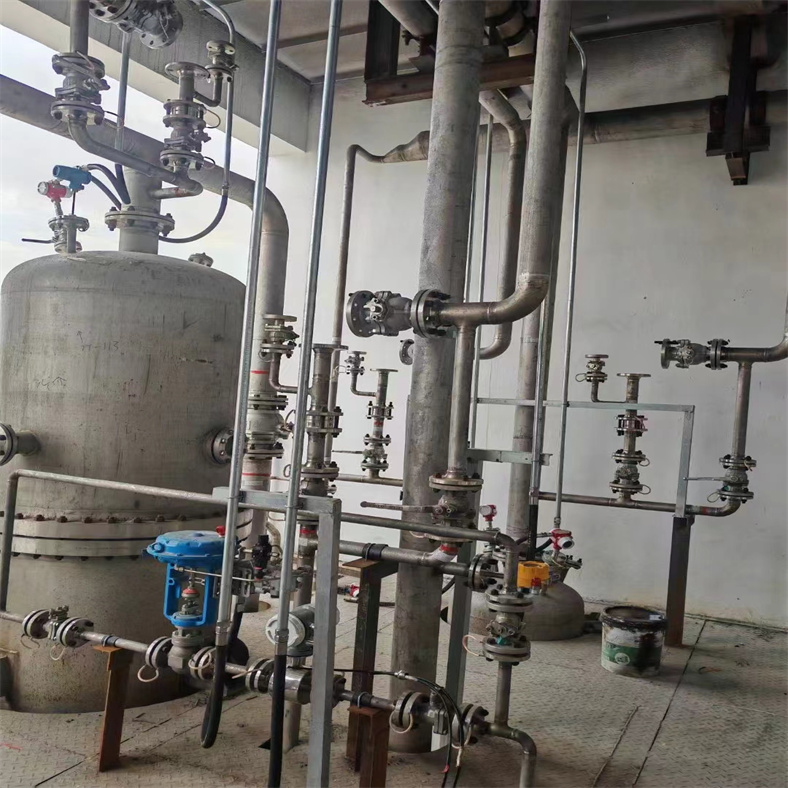

氮封阀应尽量安装在靠近罐顶入口的氮气管线上，外取压管线的取源点宜设在罐顶，以便检测罐内的真实压力。

自力式氮封阀，这一自动控制装置，专为储罐顶部的氮气压力调节而设计。它凭借其独特的感应功能，无需外接电源即可感知储罐内的压力波动，并据此智能调节氮气的补给量。通过这一系列精准操作，它能够有效地维持罐内的微正压状态，这一压力范围通常控制在0.5至5千帕之间，从而有力地阻止了空气的侵入及介质的挥发。

▍如何设置储罐自力式氮封装置设施 工作原理

自力式氮封阀的工作原理主要依赖于其内部的压力感应元件。这些敏感元件，如膜片或波纹管，能够实时监测储罐内的压力变化。当罐内压力低于预设的安全范围时，阀门会自动开启，补充适量的氮气以维持微正压状态。而当压力超过设定上，阀门则会自动关闭或通过泄压阀释放多余压力，确保储罐的安全运行。

02如何设置储罐自力式氮封装置设施安装与操作

▍ 安装步骤

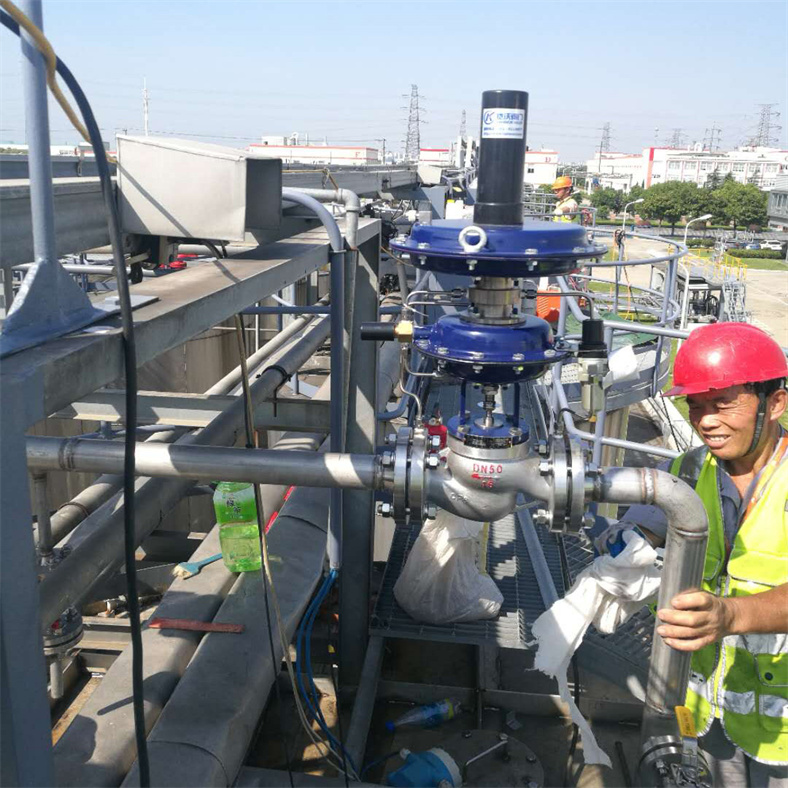

首先，将自力式氮封阀垂直安装在储罐顶部的氮气管线上，并确保阀体箭头的方向与氮气的流向保持一致。同时，应避免将其置于振动、高温或腐蚀性环境中。接下来，进行管路连接，将进口端与氮气源相连，并确保经过过滤和减压，以保证气源的清洁和干燥。出口端则应连接至储罐的气相空间。最后，可根据需要选择安装辅助仪表，例如在阀前安装压力表以便观察氮气压力，或者并联安装呼吸阀或泄压阀以实现超压保护。

▍ 操作与调试

初始检查

首先，要确认管路连接处无泄漏现象，并确保阀门处于关闭状态，为接下来的调试做好准备。

检查氮气源压力

接下来，需要检查氮气源的压力是否高于设定值，通常要求高出0.1~0.2MPa，以保证阀门的正常运行。

设定压力

通过旋动调节螺钉（或手轮），调整弹簧预紧力至所需的设定压力。具体操作时，可以参考阀门铭牌或说明书中的指导。

缓慢开启氮气源

在完成设定压力后，应缓慢开启氮气源，并密切观察压力表的变化。阀门应在设定的压力点自动启闭，这是验证设定是否成功的重要步骤。

测试运行

最后，通过模拟压力变化的情况，如微开罐顶放空阀，来验证阀门是否能够及时、准确地响应压力变化。

03如何设置储罐自力式氮封装置设施维护与故障处理

▍ 定期维护

每月，应检查阀门的动作是否保持灵活，并清除膜片或波纹管上的杂质，以确保其正常工作。此外，每半年还需校验设定的压力值，并仔细检查密封件是否出现老化迹象。

▍ 常见故障及处理措施

若阀门出现不动作的情况，应首先检查膜片是否破损，弹簧是否卡涩，以及气源是否畅通。若存在泄漏问题，可尝试更换阀座密封件或紧固连接螺栓来解决。而若压力波动过大，则需检查设定的压力值是否合理，或管路是否存在堵塞情况。

04如何设置储罐自力式氮封装置设施使用须知与示例参数

▍ 使用须知

在使用过程中，需确保氮气的纯度达到99.9%或以上，以避免因油、水或颗粒物杂质的存在而影响阀门的正常工作。同时，应避免在阀门处于关闭状态时长时间施加压力，以防膜片因此受损。此外，若介质为易燃易爆物质，则必须选用防爆型的氮封阀以确保安全。

▍ 示例参数

设定压力范围：0.5~5kPa（可灵活调整）

适用温度：-20℃至+80℃

接口尺寸：DN25至DN50（根据储罐实际容量选定）

若需更详尽的型号参数或安装图纸，请提供所选用阀门的品牌及具体工作状况，以便我们为您提供更专业的分析。
