电动刀闸阀操作使用说明

电动刀闸阀，也称电动刀型闸阀，是一种重要的流体控制设备。以下是对电动刀闸阀的详细介绍：

一、电动刀闸阀操作使用说明结构特点

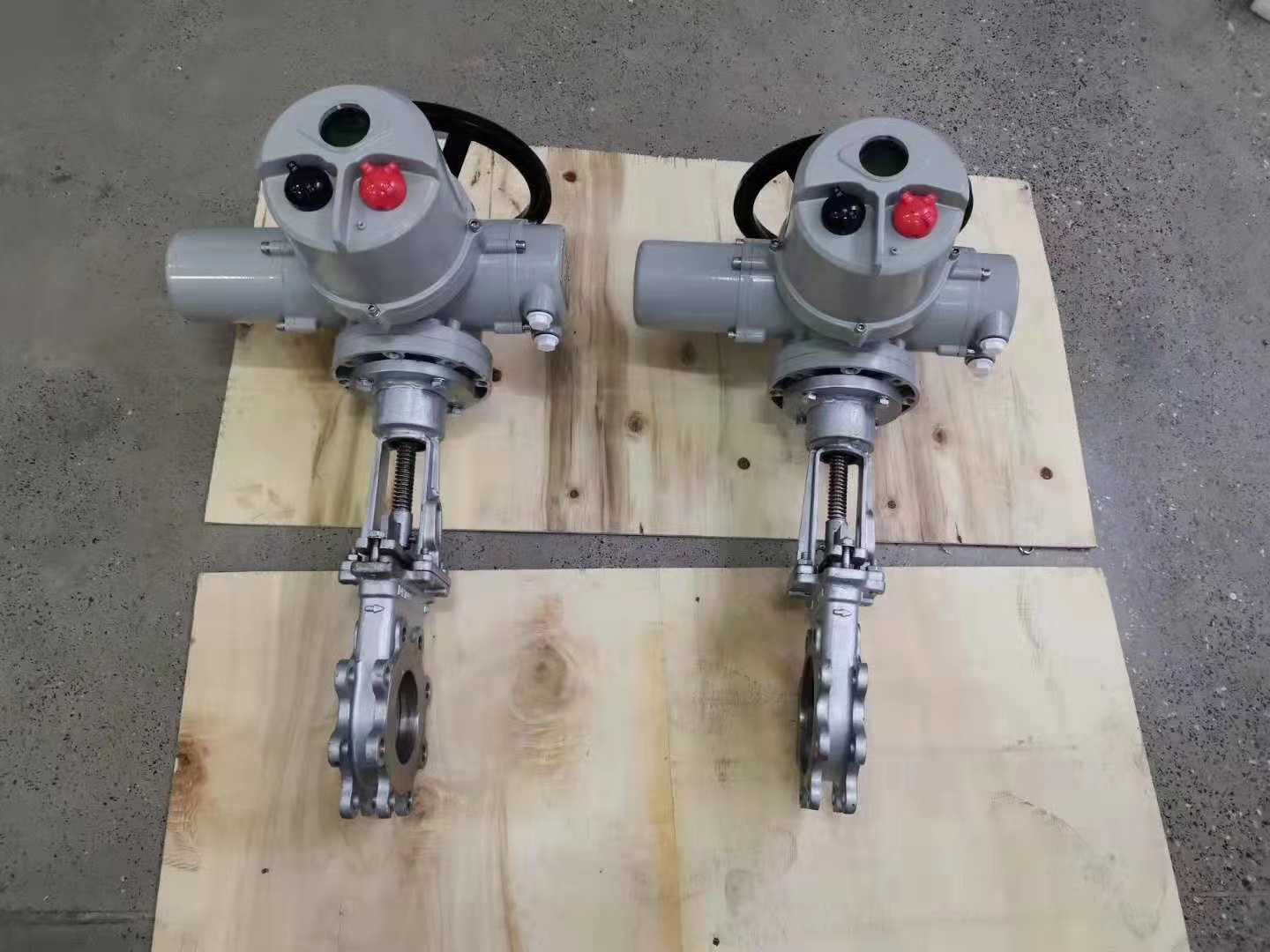

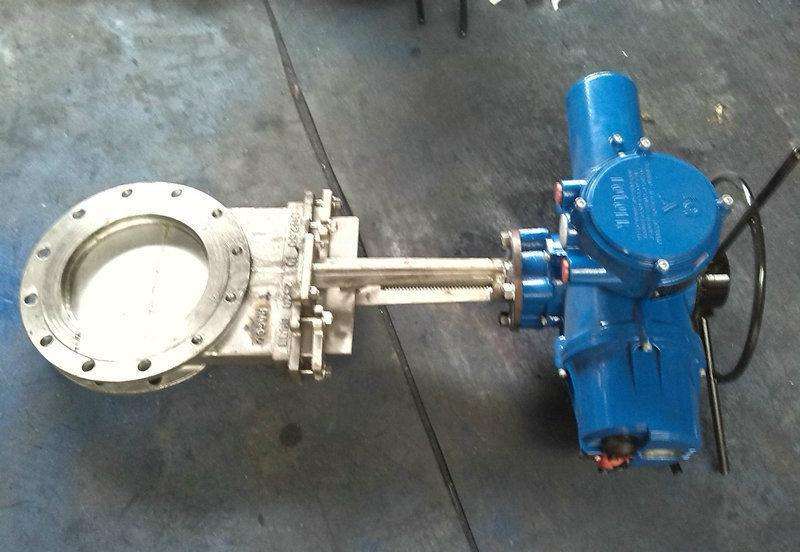

电动刀闸阀的结构相对简单，主要部件包括阀体、闸板、阀杆、密封件和执行机构（电动装置）。阀体通常是一块具有流体通道的金属或合金板，闸板则是一块可以垂直于流体通道滑动的刀片状部件，用于打开或关闭阀门。执行机构通过电机驱动阀杆，带动闸板上下运动，从而控制管道中介质的流量和流向。刀闸阀作为一种重要的工业阀门，其国标标准对于确保产品质量和性能具有重要意义。以下将详细介绍刀闸阀的国标标准及其相关规范。

一、刀闸阀的国标标准

1. 设计制造标准：刀闸阀的设计制造应遵循JB/T 8691-2013等标准，这些标准规定了刀闸阀的结构设计、制造工艺、材料选用等方面的要求，确保产品的可靠性和安全性。

2. 结构长度标准：刀闸阀的结构长度应符合GB/T 15188.2-94等标准，这些标准规定了不同规格刀闸阀的结构长度，确保产品的互换性和安装便利性。

3. 法兰连接标准：刀闸阀的法兰连接应遵循GB/T 9113.1-2000等标准，这些标准规定了法兰的连接尺寸、密封面型式等，确保刀闸阀与其他设备的连接紧密可靠。

二、刀闸阀的相关规范

1. 材质规范：刀闸阀的阀体材质可选用Q235、Q345等碳钢材料，也可选用不锈钢等耐腐蚀材料。密封材料则常采用橡胶、四氟等耐磨损、耐腐蚀材料，以确保阀门的密封性能和使用寿命。

2. 密封结构规范：刀闸阀可采用单向密封或双向密封结构，根据实际需求选择适合的密封方式。同时，闸板的斜角和阀体上挡块的配合应紧密，以确保闸板关闭时能够紧密贴合在阀座上，保持密封状态。

3. 执行机构规范：刀闸阀的执行机构可根据使用场合和需求选择手动、气动、电动等不同类型。手动执行机构操作简单，适用于小型阀门；气动和电动执行机构则可实现远程控制，提高自动化程度。

此外，刀闸阀在长时间开启时，环境中可能会有灰尘、杂质等附着在闸板表面，影响闸板的关闭和密封性能。因此，对于有阀盖的刀闸阀，应定期清理闸板表面，确保闸板的正常运作。

综上所述，刀闸阀的国标标准及相关规范是确保产品质量和性能的重要保障。用户在选购和使用刀闸阀时，应关注产品的标准符合性、材质、密封结构以及执行机构等方面，以确保选购到符合实际需求、性能可靠的刀闸阀产品。

二、电动刀闸阀操作使用说明工作原理

电动刀闸阀的工作原理基于电动执行器的驱动。当电机接收到控制信号时，它会驱动阀杆进行上下运动，进而带动闸板在阀体内进行升降。当闸板向上运动时，介质通过阀门的流量增加；当闸板向下运动时，介质通过阀门的流量减少。由于闸板的形状类似于刀片，因此可以有效地切断介质，防止泄漏。

三、电动刀闸阀操作使用说明性能优势

1. 密封可靠：电动刀闸阀的闸板与阀座之间的密封面通常经过精密加工，能够形成可靠的密封，防止介质泄漏。

2. 操作轻便灵活：电动执行机构使得阀门的操作更加轻便和灵活，可以通过远程控制实现阀门的开关操作。

3. 结构简单紧凑：电动刀闸阀的设计合理，结构紧凑，易于制造、安装和维护。

4. 通道流畅：阀体的流体通道设计合理，能够减小流阻，提高介质的流通效率。

5. 耐磨耐腐蚀：闸板和阀座的材料通常选用耐磨耐腐蚀的合金钢、不锈钢或特殊涂层材料，以适应各种恶劣的工作环境。

四、电动刀闸阀操作使用说明适用场景

电动刀闸阀的适用场景较为广泛，包括但不限于以下领域：

1. 矿山领域：用于矿山的选煤、排渣等作业，可处理含有煤矸石、矿石颗粒等杂质的介质。

2. 电力行业：在电站的除灰系统中控制灰渣水混合物的排放；在燃料输送系统中调节煤炭、煤粉等物料的输送；还可应用于烟气脱硫系统，控制脱硫浆液的流量。

3. 污水处理：用于城市污水处理厂及工业废水处理系统，处理污水中的悬浮物、纤维物等杂质。

4. 食品工业：在食品加工中控制流体物料的输送，如牛奶、果汁、啤酒等的生产过程中，可在管道上实现对这些物料的截断和导通。

5. 造纸行业：造纸过程中需要处理大量的纸浆、纤维等物料，电动刀闸阀能够很好地适应这种含有纤维的介质。

6. 医药化工：在医药生产中输送和控制各种药液、药剂等流体；在化工领域处理含有颗粒、粉末或纤维的化工原料、中间体及成品的流体输送。

五、电动刀闸阀操作使用说明安装与使用注意事项

1. 安装位置：电动刀闸阀应水平安装，以确保最佳的流体流动和密封效果。

2. 清洁检查：安装前应检查阀门腔内和密封面等部位，不允许有污物或砂粒附着。

3. 连接与紧固：各连接部位螺栓应均匀拧紧，以确保阀门管道在介质的冲击下不会脱落。

4. 填料压紧：检查阀门填料部位是否压紧，以保证填料的密封性和闸板的开启灵活性。

5. 型号与流向：安装前需校对阀门型号、连接尺寸及介质流向，确保与阀门要求一致性。

6. 预留空间：安装时应预留阀门驱动的必要空间，以方便操作和维护。

7. 维护保养：定期检查密封件的状态，必要时进行更换；定期润滑传动部件；避免阀门在过冷或过热的环境中工作。



8.

电动阀门的安装和维护需要注意诸多细节，以确保其正常运行和延长使用寿命，以下是具体内容：

一、电动刀闸阀操作使用说明安装注意事项

安装位置选择

1、应选择便于操作、检修和观察的位置，周围应留有足够的空间，一般阀门周围需预留至少 0.5 米的空间，方便人员进行操作和维护。

2、避免安装在振动大、高温、潮湿或有腐蚀性气体的环境中，若无法避免，需采取相应的防护措施，如增加减振装置、隔热罩、防潮箱等。

3、对于水平管道，电动阀门宜安装在水平管道上，阀杆应垂直向上，特殊情况需要倾斜安装时，倾斜角度不宜超过 30°，以保证电动执行机构的正常工作。

管道连接要求

1、连接前，要确保管道内部清洁，无杂物、焊渣等，可采用压缩空气吹扫或水冲洗等方式进行清理。

2、电动阀门与管道的连接应保证同轴度，偏差不应超过规定值，一般要求同轴度偏差不大于 2mm，以防止产生额外的应力，影响阀门的密封性能和使用寿命。

3、采用法兰连接时，要确保法兰面平整、无变形，螺栓应均匀拧紧，螺栓拧紧后应露出螺母 2-3 扣，且各螺栓的拧紧力要均匀一致。

电气连接要点

1、严格按照电动阀门的接线图进行接线，确保接线正确无误，接线端子应连接牢固，防止松动。

2、接入的电源应符合电动阀门的额定电压、频率等要求，电压波动范围一般不应超过额定电压的 ±10%。

3、必须做好接地保护，接地电阻应不大于 4Ω，以保障人员和设备安全。

安装调试步骤

1、安装完成后，先进行手动操作试验，检查阀门的开闭动作是否灵活，有无卡涩、阻滞等现象。

2、再进行电动调试，检查电动执行机构的开阀、关阀动作是否正常，阀门的开度指示与实际开度是否一致，限位开关和过力矩保护功能是否可靠等。

3、调试过程中，若发现问题应及时排查和解决，严禁带故障投入运行。

二、电动刀闸阀操作使用说明维护注意事项

日常维护要点

1、定期检查阀门的外观，包括阀体、阀杆、电动执行机构等，查看是否有腐蚀、磨损、渗漏等现象，如有应及时处理。

2、检查阀门的运行状态，如开闭动作是否正常，有无异常声音和振动，发现问题应及时停机检查。

3、保持电动阀门的清洁，定期清理阀门表面的灰尘、油污等杂物，防止其进入阀门内部，影响阀门的正常工作。

定期保养项目

1、定期对电动执行机构的电机、齿轮箱等部件进行润滑，一般每运行 3-6 个月应添加或更换一次润滑脂，以降低摩擦，保证其运转灵活。

2、检查阀门的密封性能，可通过打压试验等方式进行检测，如发现密封性能下降，应及时更换密封件。

3、对电动阀门的电气系统进行检查，包括接线端子、接触器、继电器等，查看是否有松动、烧蚀等现象，如有应及时修复或更换。

故障排查方法

1、当电动阀门出现故障时，首先判断是电气故障还是机械故障。可通过检查电源、电机、控制电路等方面来排查电气故障；通过检查阀门的开闭动作、卡况、密封性能等方面来排查机械故障。

2、对于常见故障，如阀门打不开或关不上，可能是电源故障、电机故障、限位开关故障或阀门内部卡涩等原因引起，应逐步排查，找出故障原因并进行修复。

3、若遇到复杂故障或无法确定故障原因时，应及时联系专业维修人员进行检修，严禁盲目拆卸和维修，以免造成更大的损失。

六、电动刀闸阀操作使用说明维护与故障排除

为了确保电动刀闸阀的长期稳定运行，需要进行定期的维护与保养。这包括检查阀门的密封性能、清洁阀门内部和外部的污垢、检查传动机构的灵活性以及润滑传动部件等。在使用过程中，如出现故障或异常情况，应及时停止使用并进行检查。常见的故障包括电机故障、密封面泄漏、传动机构卡顿等，需要根据具体情况进行相应的维修或更换。

综上所述，电动刀闸阀具有结构简单、密封可靠、操作轻便灵活等优点，在多个工业领域中得到了广泛应用。在使用过程中，需要注意安装与使用注意事项以及定期进行维护与保养，以确保其正常运行和使用寿命。
