D71X不锈钢软密封对夹式蝶阀技术规范

D71X不锈钢软密封对夹式蝶阀技术规范

对夹式蝶阀，作为工业管路中的阀门类型，以其紧凑的结构和便捷的安装方式著称。其安装过程简单高效，只需将蝶阀置于管道两端法兰之间，通过双头螺栓将管道法兰与蝶阀紧密连接，即可实现对管路流体介质的精准控制。对夹式蝶阀特别适用于空间有限或管道间距较短的场合，当蝶阀开启时，蝶板的厚度成为介质通过阀体的阻力，从而使得通过该阀门的压力降维持在较低水平，展现出的流量调控能力。

安装对夹式蝶阀前，需确保准备好所有必要的工具和材料，如双头螺栓、法兰垫片等，确保其能够正常工作。此外，还需仔细阅读相关安装说明和操作手册，以了解具体的安装步骤和注意事项，以保证安装的稳固性。电动蝶阀可安装在任何角度的管道上，但为便于维护，建议避免倒置安装。在安装蝶阀法兰盘时，应确保法兰面与密封橡胶准确对中，螺钉应均匀拧紧，以保证密封面的完整贴合。

在对夹式蝶阀的安装步骤中，用户应将阀门置于预先准备好的两片法兰之间，并确保螺栓孔能够精准对齐。随后，将四对螺栓螺母插入法兰孔中并轻微拧紧。通过点焊将法兰稳固地连接至管道上后，移开阀门并焊接法兰与管道，以确保稳固连接。调整阀门至适当位置，并逐一拧紧螺栓，确保安装的准确性和安全性。作为工业管道系统的关键组件，对夹式蝶阀凭借紧凑结构与高效性能，在流体控制领域占据重要地位。本文从结构特性、应用场景、行业痛点及竞品对比四个维度解析其核心价值。不锈钢对夹蝶阀是一种采用对夹式连接方式的不锈钢蝶阀，其核心特点在于结构紧凑、安装便捷、耐腐蚀性强，广泛应用于工业流体控制领域。以下从结构、性能、应用场景及选型建议四个方面展开分析：

一、D71X不锈钢软密封对夹式蝶阀技术规范结构特点

连接方式
对夹式设计通过双头螺栓将阀门直接夹在两管道法兰之间，无需额外法兰垫片，安装空间小，适用于管道密集或空间受限的场合。

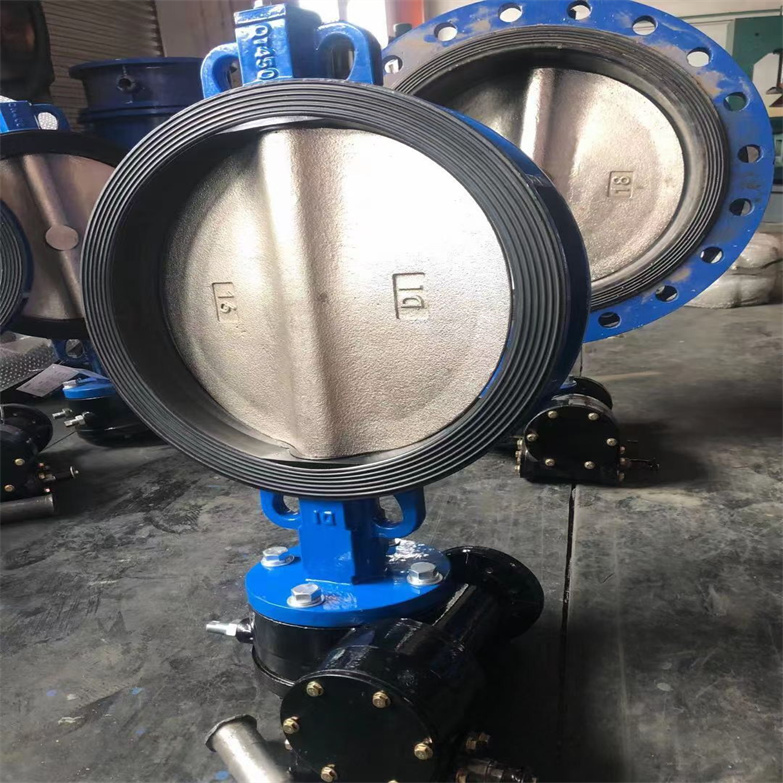

阀体与阀板

软密封：采用橡胶（如EPDM、NBR）或聚四氟乙烯（PTFE）密封圈，密封性能好，但耐温性有限（通常≤150℃）。

硬密封：阀座与阀板密封面采用不锈钢堆焊，耐高温（≤425℃）、高压（PN16-PN64），且密封性能稳定，适用于严苛工况。

三偏心设计：部分产品采用三偏心结构，减少启闭时的摩擦，延长密封寿命。

材质：阀体和阀板通常采用304或316不锈钢，具有优异的耐腐蚀性，适用于酸、碱、盐等腐蚀性介质。

密封结构：

操作方式
支持手动（手柄、蜗轮）、气动或电动驱动，满足不同自动化需求。

二、D71X不锈钢软密封对夹式蝶阀技术规范性能优势

耐腐蚀性强
不锈钢材质可抵抗多种化学介质腐蚀，延长阀门使用寿命，减少维护成本。

轻量化与紧凑设计
相比法兰式阀门，对夹式结构体积更小、重量更轻，安装便捷，节省空间。

密封可靠

软密封结构可实现零泄漏，适用于气体或液体介质。

硬密封结构耐高温、高压，且密封性能不受温度波动影响。

操作灵活
90°旋转即可完成启闭，操作扭矩小，省力轻巧。

流量调节精准
通过调节阀板开启角度，可实现流量的精确控制，流量特性趋于直线。

三、D71X不锈钢软密封对夹式蝶阀技术规范应用场景

工业领域

冶金行业：用于粉尘、冷空气或热风管道的通风和环保工程。

化工行业：调节和控制化学介质流量，如酸、碱、有机溶剂等。

电力行业：高温蒸汽管道的流量控制和调节。

建材行业：建材生产过程中的流量调节。

卫生领域

食品行业：食品生产线的流体控制，符合卫生标准。

制药行业：制药过程中的介质控制，确保产品纯净度。

水处理与市政工程

污水处理厂的流体控制，如污水、泥浆等介质。

城市供水、排水管道系统。

四、D71X不锈钢软密封对夹式蝶阀技术规范选型建议

介质性质

根据介质的腐蚀性、温度、压力等参数选择合适的材质和密封结构。

例如，强腐蚀性介质建议选用316L不锈钢或衬氟（PTFE）密封。

阀门尺寸

根据管道尺寸和流量要求选择公称通径（DN50-DN1200）。

操作方式

手动操作适用于小口径或低频启闭场景。

气动或电动驱动适用于自动化控制系统或远程操控需求。

连接方式

对夹式连接适用于空间受限或需要快速安装的场合。

法兰式连接适用于高压或大口径管道。

标准与认证

选择符合国家或行业标准（如GB、JB、API等）的产品，确保质量和安全性。

五、D71X不锈钢软密封对夹式蝶阀技术规范典型产品推荐

D373W-16P不锈钢对夹硬密封蝶阀

特点：三偏心结构、硬密封、耐高压（PN16）、耐腐蚀（304/316不锈钢）。

应用：冶金、电力、石油化工等领域的腐蚀性介质管道。

D71X对夹式不锈钢软密封蝶阀

特点：软密封（EPDM/PTFE）、零泄漏、操作扭矩小。

应用：水处理、食品、制药等行业的洁净介质控制。

电动不锈钢对夹蝶阀

特点：集成电动执行机构，支持远程操控和自动化控制。

应用：需要精确流量调节或无人值守的场合。

一、D71X不锈钢软密封对夹式蝶阀技术规范结构特性与技术创新
采用三向偏心设计实现无摩擦密封，DN200阀门启闭仅需0.3秒，扭矩≤80N·m，阀体厚度较法兰式减少40%。
轻量化框架：球墨铸铁阀体（抗拉强度≥450MPa）与不锈钢蝶板组合，重量较闸阀降低60%
模块化密封：软密封（EPDM/NBR耐温150℃）泄漏量≤0.01ml/s；硬密封（钴基合金HRC60～65）耐受425℃高温
驱动兼容性：支持蜗轮手动、电动（精度±0.1°）、气动（响应≤0.5秒）多模式联动

二、D71X不锈钢软密封对夹式蝶阀技术规范应用场景与选型逻辑
市政供水：DN300～1200软密封阀，压降≤0.02MPa，年启闭≤500次
化工腐蚀：PTFE/F46衬氟阀耐受30%盐酸/98%硫酸，达ISO 5208 密封
高温蒸汽：金属密封阀配J形弹性圈，425℃工况零泄漏
选型要点：
1. 温度限值需低于材料蠕变极限20℃
2. 颗粒流体选硬密封+碳化钨涂层，食品级指定FDA认证EPDM
3. DN500以上建议加装支撑短节

三、D71X不锈钢软密封对夹式蝶阀技术规范行业痛点解决方案
密封失效：楔形自紧结构提升20%密封比压，检修周期延长至3年
高频启闭：低摩擦轴承（摩擦系数≤0.04）使万次测试后扭矩波动＜5%
环境：深冷阀通过196℃冲击测试（≥42J）与氦质谱检漏（≤1×10^-6 mbar·L/s）

四、D71X不锈钢软密封对夹式蝶阀技术规范与法兰蝶阀对比
| 维度 | 对夹式 | 法兰式 |
|安装成本|节约30%法兰费|需匹配管道法兰|
|承压能力|PN10～16|PN16～40|
|维护便捷性|需拆两侧螺栓|单侧可检修|
|空间适配|DN50～2000密集管线|DN≥800开阔布局|

D71X不锈钢软密封对夹式蝶阀技术规范技术参数

密封材料选用和适用温度

D71X不锈钢软密封对夹式蝶阀技术规范外形结构图

D71X不锈钢软密封对夹式蝶阀技术规范主要外形尺寸

对夹蝶阀安装时的安全注意事项如下：对夹式蝶阀的正确安装关系到蝶阀的密封程度，以及会不会泄露等问题，包括工况作业中的安全性，用户应对安装流程加以了解。
1、将阀门放置于预安装的两片法兰之间，注意螺栓孔要整齐对齐。
2、将四对螺栓螺母轻轻插入法兰孔，将螺母稍加拧紧以校正法兰面的平面度；
3、将法兰利用点焊固定于管道上；
4、将阀门移出；
5、将法兰焊接固定在管道上；
6、待焊口冷却后再安装阀门。保证阀门在法兰中有足够活动空间以防止阀门被损坏，并保证阀板有一定的开度；
7、校正阀门位置并将四对螺栓拧紧，（注意不要拧得过紧）
8、将阀门打开，保证阀板能自由开闭，然后使阀板轻微开启；
9、交叉均衡将所有螺母拧紧；
10、再次确认阀门能自由开闭，注意：确认阀板没有碰到管道。

一、D71X不锈钢软密封对夹式蝶阀技术规范安装前的准备

工具检查：确保所使用的工具完好无损，如扳手、螺丝刀等工具应无松动、无裂纹，电动工具的电线应无破损、插头无松动，以防止在安装过程中工具出现故障而引发安全事故。

个人防护：安装人员必须佩戴适当的个人防护装备，如安全帽、安全鞋、手套等，以防止头部、脚部受伤以及避免手部与尖锐物体或腐蚀性介质接触。

阀门检查：在安装前仔细检查对夹蝶阀，确保阀门无损坏、无泄漏，阀杆转动灵活，密封良好等。如发现阀门有任何缺陷，应及时更换或维修，以免在安装后出现问题。

二、D71X不锈钢软密封对夹式蝶阀技术规范安装过程中的安全

管道清理：在安装对夹蝶阀之前，必须对管道内部进行的清理，清除管道内的杂物、铁锈、焊渣等。可采用吹扫、冲洗等方法进行清理，防止杂物进入阀门内部，影响阀门的正常运行，甚至可能导致阀门堵塞、泄漏等安全隐患。

吊装安全：如果对夹蝶阀需要吊装进行安装，必须使用合适的吊装设备和工具，如吊车、葫芦等，并确保吊装设备的额定起重量大于阀门的重量。在吊装过程中，要由专业的起重工进行操作，严格遵守起重操作规程，确保阀门平稳起吊和安装，防止阀门坠落伤人。

安装位置：对夹蝶值的安装位置应便于操作和维护，周围应留有足够的空间，以便在需要时能够方便地进行阀门的开启、关闭、检修等操作。同时，要确保安装位置不会受到其他设备或物体的挤压、碰撞，避免影响阀门的正常使用和安全性。

防止静电：在安装对夹蝶阀时，尤其是在处理易燃、易爆介质的管道系统中，要注意防止静电产生和积聚。可采取接地措施，将阀门和管道进行可靠接地，以消除静电隐患，防止发生静电火灾或爆炸事故。

三、D71X不锈钢软密封对夹式蝶阀技术规范安装后的检查

连接紧固检查：安装完成后，要仔细检查对夹蝶阀与管道的连接部位是否紧固，螺栓、螺母是否拧紧，垫片是否安装到位且密封良好。可使用扳手对连接螺栓进行适当的紧固检查，但要注意不要过度用力，以免损坏阀门或管道。

操作测试：在安装完成后，进行阀门的操作测试，检查阀门的开启和关闭是否灵活，有无卡涩、泄漏等现象。在进行操作测试时，要确保周围人员的安全，防止因阀门突然开启或关闭而造成人员伤害或设备损坏。

压力测试：在管道系统进行压力测试之前，要确保对夹蝶阀处于关闭状态，并且要将阀门两端的管道进行有效的隔离，以防止在压力测试过程中压力过高而损坏阀门。在压力测试过程中，要密切观察阀门的密封情况和管道系统的压力变化情况，如有异常应及时停止测试并进行检查。
