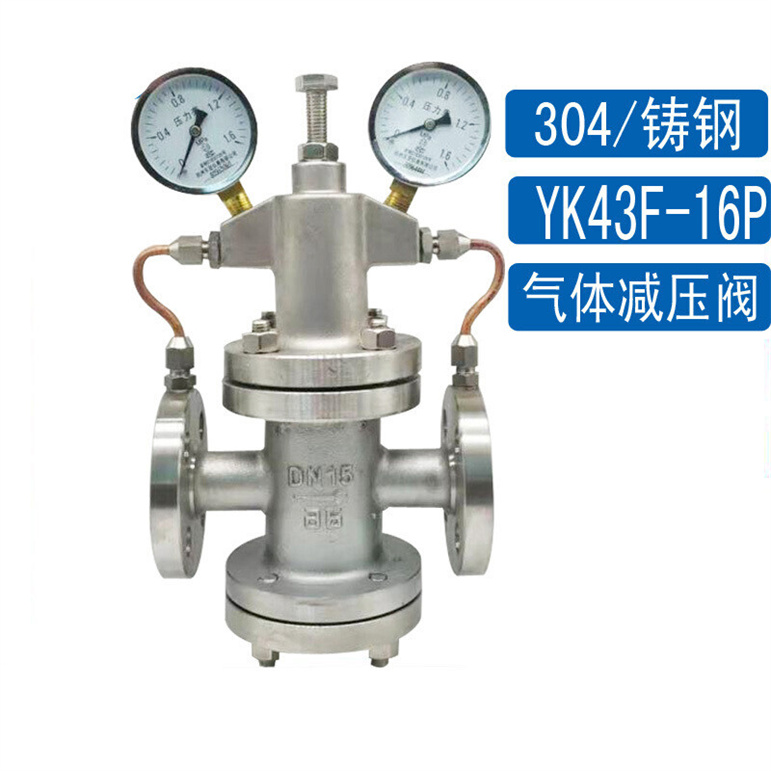

YK43X先导活塞式不锈钢气体减压阀技术规范

YK43X先导活塞式不锈钢气体减压阀技术规范

不锈钢气体减压阀，（Stainless steel gas pressure reducing valve），也叫不锈钢气体调压阀，是指阀体采用不锈钢304或者316材质，具有耐酸碱，耐腐蚀，耐生锈的功能，相对气体材质，有更好的强度和韧性，用于各种气体介质，通过调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现对气体的减压稳压功能。从流体力学的观点看，减压阀是一个局部阻力可以变化的节流元件，即通过改变节流面积，使流速及流体的动能改变，造成不同的压力损失，从而达到减压的目的。然后依靠控制与调节系统的调节，使阀后压力的波动与弹簧力相平衡，使阀后压力在一定的误差范围内保持恒定。

一种先导式减压阀结构简单紧凑，运行可靠，使用寿命长；进 油口和出油口上均设有密封圈以及阀盖和阀体采用聚四氟乙烯为材质，密封效果优良；在 调压弹簧上设有安全阀，安全阀可控制调压弹簧运行，控制阀盖内压力的变化，使本发明的 先导式减压阀可适用于各种压力变化的情况。

本发明是可调式减压阀。为了在动静压时都能 所需压力，且又能随意调整所需压力，本发明在使用时通过调压充气嘴向气室送气。使滑动塞封开启使水经封头，和阀体侧口及封头流入减压室后流出。本发明的调压，定压是靠向气室供气而决定的，

通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。主要用于气体管路，如空气/氮气/氧气/氢气/液化气/天然气等气体。本系列减压阀属于先导活塞式减压阀。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。必一体育bsport主营阀门有：减压阀(气体减压阀,可调式减压阀,水减压阀,蒸汽减压阀气体减压阀主要用于气体管路，如空气减压阀、氮气减压阀、氧气减压阀、氢气减压阀、液化气减压阀、天然气

气体减压阀主要用于气体管路，如空气，氮气，氧气，氢气，液化石油气，天然气和其他气体。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀的开启和关闭活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。减压阀是管道中常用的自动阀门，减压阀是通过启闭件的节流，将进口压力减至某一需要的出口压力，并使出口压力保持稳定。但一般减压阀都要求进出口压差必须≥0.2Mpa。在液体管道和气体管道上减压阀的使用也是有区别的,两者的工作原理不一样,物理和化学特性不同，因为液体不可压缩.

二、YK43X先导活塞式不锈钢气体减压阀技术规范产品特征

1、用于压缩空气的管道介质。

2、属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。控制精确。

3、通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。进口压力不断变化的情况下，保持出口听压力和温度值在一定的范围内

YK43X先导活塞式不锈钢气体减压阀技术规范减压阀的性能

1、调压范围：它是指减压阀输出压力P2的可调范围，在此范围内要求达到规定的精度，调压范围主要与调压弹簧的刚度有关。

2、压力特性：它是指流量g为定值时，因输入压力波动而引起输出压力波动的特性，输出压力波动越小，减压阀的特性越好，输出压力必须低于输入压力—定值才基本上不随输入压力变化而变化。

3、流量特性：它是指输入压力—定时，输出压力随输出流量g的变化而变化的持性，当流量g发生变化时，输出压力的变化越小越好，一般输出压力越低，它随输出流量的变化波动就越小。

减压阀的种类很多，常见的有：先导活塞式减压阀、薄膜式减压阀、波纹管式减压阀、比例式减压阀、自力式减压阀、直接作用活塞式减压阀、背压调节阀等等。它们分别适用于不同的工作介质。

三、YK43X先导活塞式不锈钢气体减压阀技术规范 技术参数及性能

四、YK43X先导活塞式不锈钢气体减压阀技术规范 额定流量系数

五、YK43X先导活塞式不锈钢气体减压阀技术规范主要零件材料

六、YK43X先导活塞式不锈钢气体减压阀技术规范 结构尺寸图

七、YK43X先导活塞式不锈钢气体减压阀技术规范连接尺寸

外形尺寸(PN1.6-4.0)

YK43X先导活塞式不锈钢气体减压阀技术规范外形尺寸(PN6.4-16.0)

八、YK43X先导活塞式不锈钢气体减压阀技术规范不锈钢气体减压阀安装说明

1、气体减压阀安装必须严格按照阀体上的箭头方向保持和流体流动方向一致。如果气体不清洁含有一些杂质，必须在减压阀的上游进水口安装过滤器(我们建议过滤精度不低于0.5mm)。

2、为了操作和维护方便，气体减压阀一般直立安装在水平管道上。

3、为了防止气体减压阀阀后压力超压，应在离阀出口不少于4M处加装一个减压阀。

4、减压阀阀前和阀后必须装截止阀，更换或者维修时开关气体用

5、气体如果有冷凝水的话，需要装汽水分离器，防止冷凝水对减压阀活塞或者膜片的损坏。

一、YK43X先导活塞式不锈钢气体减压阀技术规范的安装方法：

1. 安装位置：

减压阀应该安装在主管道末端，以确保其可以在管道中减压。同时，它也应该在高温的管道上安装，以便及时减压并降低高温对设备的损害。

2. 安装顺序：

在安装减压阀之前，需要先安装好管道和其他附件。同时，还需要根据减压阀的使用说明书，将减压阀与管道连接好，并且严格按照说明书上的要求进行安装。

3. 安装要求：

在安装减压阀时，需要注意以下几点：

（1）安装减压阀的管道应该保持干净，以确保减压阀的正常运行。

（2）减压阀的安装应该符合标准和生产的要求。

（3）在安装减压阀时，需要严格按照其连接方式和位置进行安装。

（4）安装减压阀时，需要注意其密封性和稳定性，避免出现泄漏和振动等问题。

二、YK43X先导活塞式不锈钢气体减压阀技术规范减压阀的重要性：

1. 可以降低压力：

减压阀是工业生产中常用的减压装置之一，可以将高压气体或液体减压到合适的工作压力，确保设备的正常运行，同时也可以避免设备由于压力过高而导致的损坏。

2. 提高设备的安全性：

减压阀的安装可以有效地保护设备的安全性。在高温、高压的工作环境下，减压阀可以及时降低压力，避免设备由于压力过高而导致的事故。

3. 提高设备的稳定性：

减压阀的安装可以提高设备的稳定性。在工业生产中，设备需要稳定的工作环境，而减压阀可以有效地保持设备的稳定性，避免设备由于压力波动而导致的不稳定因素。

总之，减压阀的安装是工业生产中一个非常重要的环节。只有正确安装减压阀，才能设备的正常运行，并且提高设备的安全性和稳定性。因此，如果您需要进行减压阀的安装，一定要选择的减压阀制造商，并严格按照其安装要求进行安装，从而设备的正常运行。

YK43X先导活塞式不锈钢气体减压阀技术规范的安装有哪些方法?

1）观察安装环境。在安装气体减压阀之前，先观察安装和维修的空间，要注意阀门安装的高度，朝向等等；

2）规范要求。在阀门安装前，应该对气体减压阀做严密性的的检查；

3）检查管件以及气体减压阀连接的法兰。在密封面必须要清洁，不能有任何的机械损伤，污渍，法兰垫片的尺寸应该选择标准，并符合安装，安装时要注意放正，且要均匀上紧；

4）气体减压阀安装后，应该调整和检验传动装置和操作机构，让一切的动作指示保证正常准确；

5）在气体减压阀正式投入使用前，应该重点检查填料，要及时替换老化的填料。
