Y42X-16P 不锈钢镜面抛光水用减压阀应用案例
在工业流体输送系统中，维持下游管道和设备内压力的稳定至关重要，过高的压力可能导致设备损坏、介质泄漏甚至安全事故。为此，减压阀作为一种关键的压力调节装置被广泛应用。Y42X型弹簧薄膜式减压阀是其中一种常见型号，它通过内部精密的机械结构，自动将较高的进口压力降低并稳定在所需的出口压力值。要确保这类阀门能够长期、可靠、安全地工作，就多元化严格遵守其设计、制造、检验和使用的一系列规范要求。
这些规范要求并非凭空制定，而是基于阀门的工作原理、材料科学、流体力学以及长期工程实践经验总结而来。它们共同构成了阀门性能与安全的基石。
Y42X水用减压阀本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。 在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。 本产品调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。
一、Y42X-16P 不锈钢镜面抛光水用减压阀应用案例设计与结构规范要求
Y42X型减压阀的核心设计原理是利用薄膜传感下游压力变化，通过弹簧的平衡作用来驱动阀瓣运动，从而改变流道开度，实现稳压减压。其结构规范主要包括：
1.阀体与内件材料：阀体通常要求采用铸铁、铸钢或不锈钢等材料，具体材质需根据流通介质的性质（如腐蚀性、温度）和工作压力等级来选择。阀瓣、阀座等关键内件应具备良好的耐磨、耐腐蚀性能，常采用不锈钢或更高级别的合金。
2.薄膜与弹簧组件：薄膜是压力传感的核心元件，多元化由弹性好、耐疲劳、耐介质腐蚀的橡胶或特种聚合物材料制成，其有效面积和刚度直接影响控制精度。弹簧作为力平衡元件，其刚度、预压缩量及工作行程需经过精确计算和测试，以确保出口压力在设定范围内可调且稳定。
3.结构形式：Y42X型通常为直接作用式、薄膜式结构。规范要求阀门结构应紧凑、流道顺畅以减少压力损失，并便于现场调节和维护。阀盖与阀体的连接、填料函的设计等都多元化满足相应的密封和安全标准。
二、Y42X-16P 不锈钢镜面抛光水用减压阀应用案例性能与参数规范要求
阀门的性能参数是其选型和应用的根本依据，主要规范包括：
1.压力参数：
*公称压力（PN）：标识阀门承压能力的等级，如PN16、PN25等，多元化不低于管道的出众工作压力。
*进口压力范围（P1）：阀门能正常工作的上游压力区间。
*出口压力范围（P2）：阀门能够精确调节并稳定的下游压力区间。该范围与弹簧的配置直接相关。
*压力特性偏差：指在进口压力变动时，出口压力的波动值。规范要求此偏差应控制在较小范围内，例如不超过出口压力设定值的10%至15%。
*流量特性偏差：指在流量变化时，出口压力的偏移值。性能优良的减压阀应能在一定流量变化范围内保持出口压力基本稳定。
2.流量与口径：阀门的公称通径（DN）多元化与管道匹配。其流量系数（Kv值）决定了在给定压差下的流通能力，选型时需确保其满足系统创新流量需求。
3.密封性能：要求阀门在关闭状态及工作状态下，各连接部位和密封面均无可见泄漏。阀瓣与阀座间的内泄漏量需符合相关标准的规定。
4.调节性能：出口压力应能通过调节螺钉或机构进行平稳、连续地调整，且锁定可靠，无自行漂移现象。
三、Y42X-16P 不锈钢镜面抛光水用减压阀应用案例制造、检验与测试规范要求
合格的阀门产品离不开严格的制造工艺和质量控制流程：
1.制造工艺：所有承压部件应按照认可的图纸和工艺规程进行铸造、锻造、机加工和焊接。关键工序需有明确的质量控制点。
2.压力试验：这是强制性检验项目。
*壳体强度试验：用高于公称压力的液体对阀体进行测试，检验其结构完整性，无渗漏或专业变形。
*密封试验：对关闭状态的阀门施加一定的压力，测试其阀座密封副的泄漏率是否达标。
3.性能试验：在专用的试验台上模拟实际工况，测试阀门的压力特性、流量特性、调节精度等关键性能指标，并记录数据形成报告。4.标志与文件：每台阀门应在明显位置固定铭牌，清晰标明公称通径、公称压力、材料、流向箭头、制造厂标识等。产品应附带合格证、必要的性能测试数据及使用说明书。你有没有留意过家里的水龙头、厨房里的不锈钢水槽，或是工厂里那些精密的不锈钢阀门？很多时候，我们只注意到它们闪亮的外观，却很少去想，那份光滑细腻的质感究竟是怎么来的。我跟他聊完才发现，其实很多人对不锈钢表面处理的理解都停留在“抛光亮一点就行"的层面。但真正接触过这个领域的人都知道，从粗糙到高级，中间往往只差一道工序——镜面喷砂抛光。
刀纹，是工艺的痕迹也是质量的隐患
不锈钢阀门在加工过程中，车削、铣削这些机械加工是的。刀具在金属表面划过，必然会留下细密的刀纹。这些刀纹在刚加工完时看起来可能并不明显，但随着使用，问题就慢慢暴露出来了。
我们见过不少这样的情况：阀门表面残留清晰刀纹，金属光面略显粗糙，光影凌乱，细节处有待精修。有朋友可能会觉得，这不就是个外观问题吗？只要功能正常，刀纹又能怎样？
但事情没那么简单。刀纹的存在不仅影响美观，更关键的是，这些细小的纹路会成为污垢、细菌的藏身之所。在食品、医药、精密仪器这些对洁净度要求的行业，不锈钢阀门的表面光洁度直接关系到产品品质和使用安全。
另刀纹处的应力集中也会降低材料的耐腐蚀性能。那些看似不起眼的细微沟槽，往往就是腐蚀最先开始的起点。去除刀纹这件事，真不光是“好看不好看"的问题。
镜面喷砂抛光，从锐利到温润的转变
传统的抛光方式，比如机械抛光、电解抛光，要么做出来太亮，反光刺眼；要么效率低，很难处理复杂形状的阀门。而镜面喷砂抛光，则走出了一条不同的路。
什么是镜面喷砂抛光？就是用高速喷射的微细磨料，均匀冲击金属表面，通过微观切削作用，把原有的刀纹一点点磨平。这个过程有点像用细砂纸打磨木器，只不过砂纸换成了高速喷射的微小颗粒。
经过镜面喷砂抛光处理后，刀纹被消除，取而代之的是均匀细腻的雾面质感。光泽变得柔和，不再刺眼，摸上去温润如玉。从锐利到温润，去痕留韵，雾面效果尽显工艺之美。
我那位做机械加工的朋友后来按这个方法试了，结果客户非常满意。他说以前做抛光，要么用布轮抛得锃亮，像镜子一样反光；要么就直接不管刀纹，反正能用就行。现在有了这种介于两者之间的雾面效果，产品档次立马提升了一个台阶。
为什么雾面质感比镜面更高级？
你可能会问，既然追求光滑，为什么不做成全镜面的？这个问题问得好。
全镜面抛光当然有它的应用场景，比如装饰性很强的产品。但在很多工业应用和日常使用场景中，镜面并不是。镜面表面反光太强，稍微有点划痕、指纹就特别明显，长期使用后容易显得旧。
而雾面质感的优势在于，它既保持了表面的光滑平整，消除了刀纹带来的粗糙感，又不会反光刺眼。那种细腻均匀的质感，让人看了舒服，摸了更舒服。而且雾面表面耐脏，不容易显指纹和划痕，实用性反而更强。
有数据显示，在食品加工、制药等行业，对不锈钢设备的表面要求通常是“粗糙度Ra值小于0.4微米"。镜面喷砂抛光能达到这个标准，同时还能满足防反光、易清洁的额外需求。
Y42X-16P 不锈钢镜面抛光水用减压阀应用案例避开这些常见的抛光误区
关于不锈钢抛光，很多人容易踩进几个误区。今天一并梳理出来，帮你少走弯路。
第一个误区：抛光越亮越好。就像前面说的，过度追求亮度不仅不实用，还可能导致表面过热变形，甚至破坏材料原有的耐腐蚀层。合适的光泽度才是关键。
第二个误区：什么材料都能用同一种方法抛。不锈钢有304、316等多种牌号，不同材料的硬度、耐腐蚀性不一样，抛光工艺参数也得跟着调整。盲目套用固定工艺，可能适得其反。
第三个误区：抛光能掩盖所有缺陷。抛光只能去除浅表的刀纹、划痕，如果工件本身有深层缺陷，比如裂纹、气孔，抛光不仅解决不了问题，还可能把缺陷“隐藏"起来，埋下安全隐患。所以在抛光前，一定要先确认工件本身的加工质量过关。
第四个误区：自己用砂纸打磨就能解决。我见过不少人拿水砂纸自己打磨不锈钢，结果越磨越花，原本只是轻微刀纹，最后变成了大面积划痕。专业的事还是交给专业的人做，尤其是工业产品，别轻易动手。
实用方案：如何判断抛光质量
如果你正在寻找不锈钢阀门或相关产品的抛光服务，或者你自己就是从业者，怎么判断抛光效果是否达标？
可以观察几个细节。首先是光泽均匀度，好的雾面抛光表面应该色泽一致，不能有深浅不一的斑块或条纹。其次是手感，用手触摸表面，应该感觉细腻平滑，没有凹凸感。最后是光影，在灯光下观察，光线反射应该是柔和均匀的，不能出现杂乱无章的反射点。
对于要求更严苛的场景，可以借助粗糙度仪检测Ra值。一般雾面抛光后，Ra值可以稳定在0.2-0.4微米之间，这个数值既能保证手感光滑，又能满足绝大多数工业应用要求。
从细节看工艺之美
不锈钢表面处理这门技术，反映的是对细节的尊重。那些看似微小的刀纹，处理与不处理，最终产品的品质感天差地别。
我始终觉得，一件好产品，应该经得起推敲。不光是功能上的可靠，更是视觉和触觉上的愉悦。镜面喷砂抛光去掉的不仅仅是刀纹，去掉的还有那种粗糙、廉价的感觉。留下的，是温润、细腻、经得起时间考验的品质感。关于不锈钢表面的处理，你更在意的是亮度、手感，还是耐用性？在评论区聊聊你的看法吧。
Y42X-16P 不锈钢镜面抛光水用减压阀应用案例
序号 | 品 名 | 型 号 及 规 格 | 单位 | 数量 |

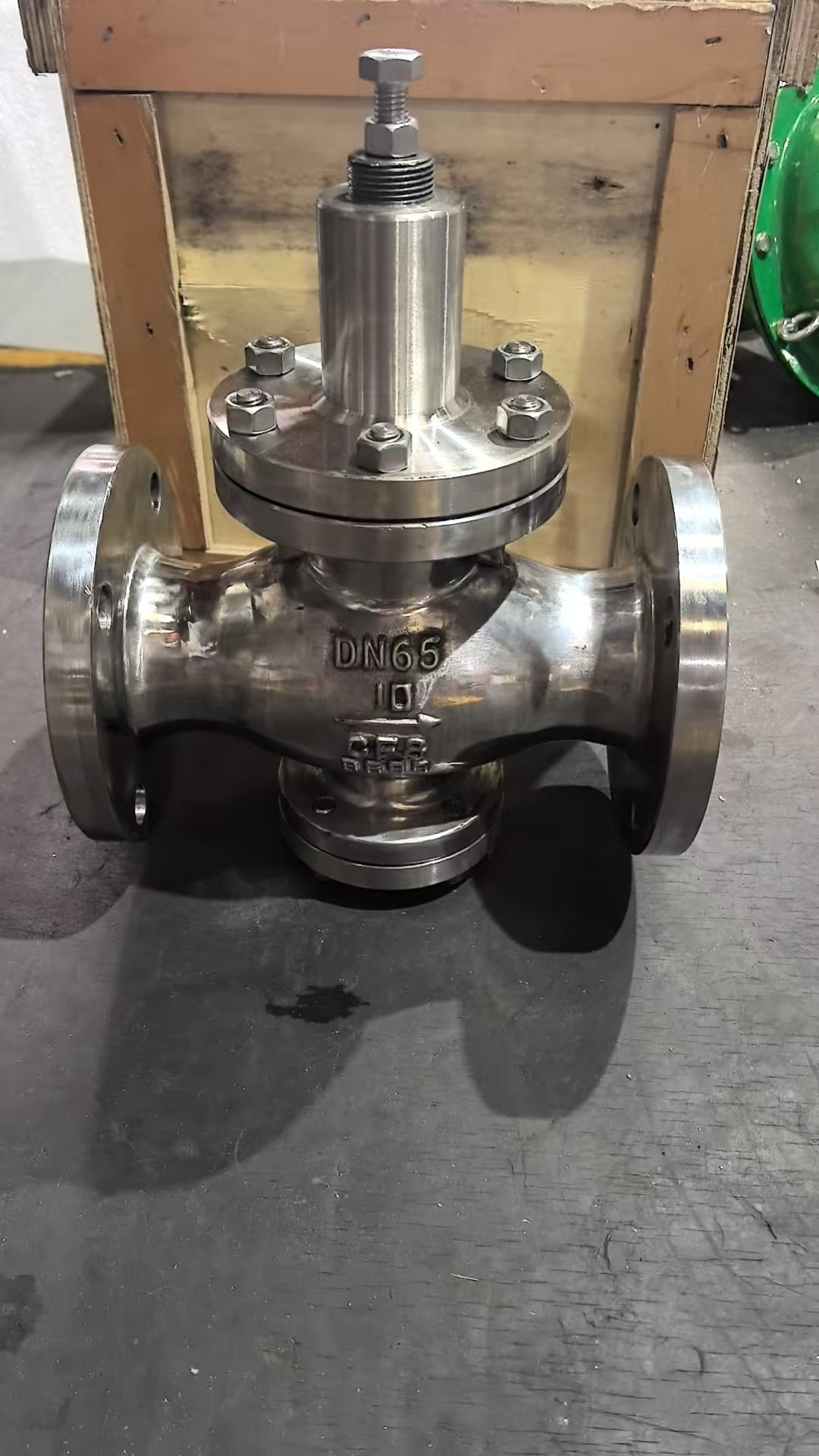

1 | 减压阀 | 水减压阀Y42F 10K DN65 抛光镜面光洁度 进出口连接方式： 日标法兰标准JIS 10K-65 对角螺栓孔中心距140MM 4个螺丝孔 螺丝孔大小M19 介质：道测试用的是5kg的冷却循环水 进口压力 0.6-07 MPA 出口压力 0.1-0.5 MPA 出口流量计，稳静压效果好 | 台 | 8 |
性能规范
| 公称压力（MPa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 壳化试验压力（Mpa） | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
| 密封试验压力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 最高进口压力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 出口压力范围（Mpa） | 1.0-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-35 | 0.5-45 |
| 压力特性偏差（Mpa）△P2P | GB12246-1989 | |||||
| 流量特性偏差（Mpa）△P2G | GB12246-1989 | |||||
| 最小压差（Mpa） | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
| 渗漏量 | GB12245-1989 | |||||
| 标准 | 其他非标定制 | |||||
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
| 零件名称 | 零件材料 |
| 阀体阀盖底盖 | WCB |
| 阀座 | 2Cr13 |
| 阀瓣 | 2Cr13 |
| 阀杆 | 2Cr13 |
| 缸套 | 2Cr13/25(镀硬铬) |
| 活塞 | 2Cr13 |
| O型圈 | 丁腈橡胶 |
| 密封圈 | 丁腈橡胶 |
| 膜片 | 夹织物丁腈橡胶 |
| 调节弹簧 | 60Si2Mn |
| 公称通径DN | 外形尺寸 | ||
| L | H | Hl | |
| 15 | 160 | 225 | 90 |
| 20 | 160 | 265 | 98 |
| 25 | 180 | 265 | 110 |
| 32 | 200 | 265 | 110 |
| 40 | 220 | 320 | 125 |
| 50 | 250 | 320 | 125 |
| 65 | 280 | 325 | 130 |
| 80 | 310 | 385 | 160 |
| 100 | 350 | 385 | 170 |
| 125 | 400 | 430 | 200 |
| 150 | 450 | 430 | 210 |
| 200 | 500 | 560 | 240 |
| 250 | 650 | 690 | 290 |
| 300 | 800 | 800 | 335 |
| 350 | 850 | 880 | 375 |
| 400 | 900 | 980 | 405 |
| 450 | 900 | 1100 | 455 |
| 500 | 950 | 1130 | 465 |
①为了操作和维护方便，该减压阀一般直立安装在水平管道上，横向安装须特别说明。
②安装时应注意使管路中介质的流向与减压阀休上所示箭头的方向一致。
③为了防止减压阀后压力超压，应在离阀出口不少于4M处安装一个安全阀。
四、Y42X-16P 不锈钢镜面抛光水用减压阀应用案例选型、安装与维护规范要求
正确的选型、安装和维护是阀门在现场可靠运行的保障：
1.选型要点：
*用户需明确介质的种类、温度、进口压力波动范围、所需出口压力值及流量范围。
*根据介质腐蚀性选择合适材质，根据温度和压力选择正确的压力-温度等级。
*考虑是否需并联备用阀或安装旁通管。
2.安装规范：
*安装前应清洗管道，防止焊渣、铁锈等异物进入阀内。
*多元化按照阀体箭头指示的介质流向水平安装于管道上，阀盖一般应朝上。
*阀门前后建议安装切断阀和压力表，便于调试、观察和检修。过滤器安装于阀前，以保护阀座和薄膜。
*下游较长管道末端，有时需安装安全阀以防意外超压。
3.操作与维护：
*初次启用时应缓慢打开上游切断阀，并松开调节螺钉，待介质充满后逐步调紧至所需出口压力。
*定期检查下游压力表示值是否稳定，阀内有无异常声响。
*定期对阀门进行维护，包括检查薄膜是否老化开裂、弹簧是否锈蚀失效、阀瓣阀座密封面是否磨损、过滤网是否堵塞等，并及时更换损坏部件。
Y42X-16P 不锈钢镜面抛光水用减压阀应用案例常见问题解答
问：为什么Y42X型减压阀有时出口压力会持续上升或无法稳定？
答：这通常由几个原因造成。一是薄膜破裂或老化失去弹性，无法准确感应和传递压力信号；二是阀瓣或阀座密封面被杂质磨损或卡住，导致关闭不严；三是弹簧因疲劳或腐蚀而刚度发生变化；四是下游流量需求远小于阀门设计的最小稳定流量，导致阀门在小开度下工作不稳定。需要逐一排查。
问：减压阀前为什么多元化安装过滤器？
答：管道中的颗粒物、铁锈等杂质会严重威胁减压阀的正常工作。它们可能划伤阀瓣阀座的密封面导致内漏，可能堵塞薄膜上方的压力感应腔或小孔使阀门失灵，也可能卡在阀瓣导向部位使其动作卡涩。过滤器能有效拦截这些杂质，是保护减压阀、延长其寿命的重要前置设备。
问：一台减压阀可以用于任何介质吗？
答：不可以。Y42X型阀门虽然结构类似，但根据介质不同，其材料选择至关重要。例如，用于蒸汽时，需考虑高温对橡胶薄膜和密封材料的影响；用于腐蚀性化学液体时，阀体、内件甚至薄膜材料都需要特殊的耐腐蚀合金或涂层。选型时多元化明确介质条件。
问：减压阀需要定期校验吗？
答：是的。即使阀门没有出现明显故障，也建议结合设备检修周期，定期对其主要性能进行校验。可以检查其设定压力是否漂移，在进口压力波动或流量变化时出口压力稳定性是否下降。这有助于发现薄膜、弹簧等内部件的早期性能衰减，进行预防性维护，避免其在生产过程中突然失效。
Y42X型弹簧薄膜式减压阀的规范要求是一个贯穿设计、生产、检验、选型、安装和维护全生命周期的严谨体系。只有深刻理解并严格执行这些要求，才能充分发挥其“压力稳定器"的作用，保障流体系统的平稳、高效与安全运行。对于使用者而言，掌握这些规范知识，不仅是正确选用阀门的前提，也是进行故障诊断和日常维护的基础。
