H71W不锈钢对夹升降式止回阀操作应用案例

H71W不锈钢对夹升降式止回阀操作应用案例

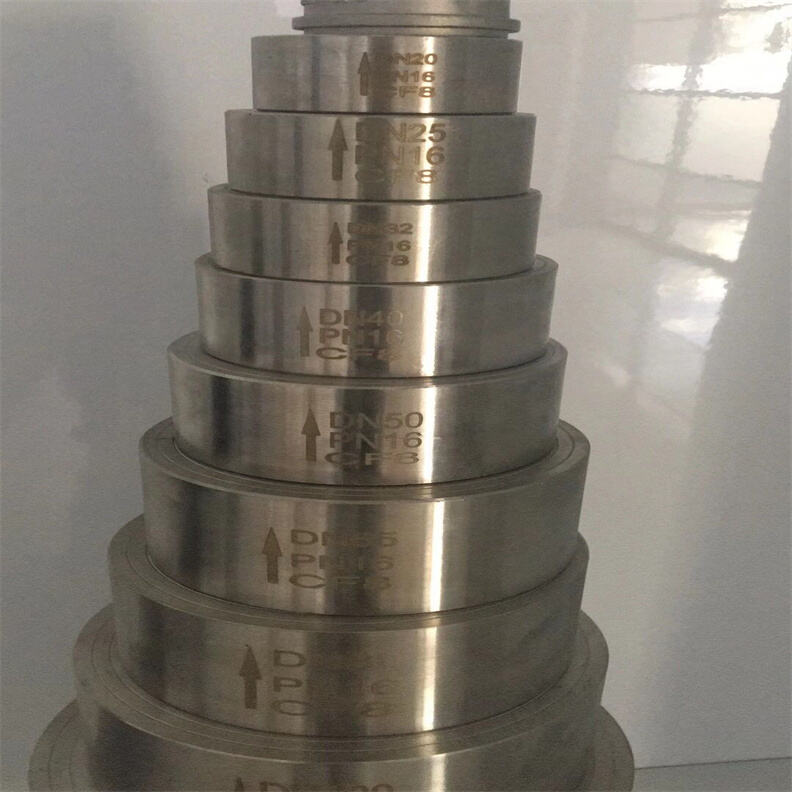

H71W对夹升降式止回阀该阀由阀体、阀瓣、弹簧等组成，水平或垂直安装于管路系统，防止介质倒流，具有结构短、体积小、质量轻；阀瓣关闭快速，水锤压力小；流道通畅，流体阻力小；动作灵敏，密封性能好。该阀用于防止介质倒流。通过选用不同的材质，可适用于石化、冶金、电力、轻工、食品等行业中水、蒸汽、油品、硝酸、醋酸、强氧化性介质等多种介质。

执行标准

设计制造：JB/T8937

连接法兰：GB/T9113

结构长度：GB/T12221

试验检验：GB/T26480



H71W不锈钢对夹升降式止回阀操作应用案例特点

1、结构长度短，体积小、重量轻；

2、弹簧复位，阀瓣关闭快速，密封性能好，水锤压力小；

3、水平管道或垂直管道均可使用，安装方便；

4、整体结构、简单紧凑、造型美观；

5、使用寿命长、可靠性高。

结构特点

1、产品结构紧凑合理、密封可靠、性能优良。
2、体积小、重量轻。
3、适用范围广。
4、阀瓣关闭快速、动作灵敏。
5、关闭冲击力小、不易产生水锤现象。
6、流道通畅、流体阻力小。




H71W不锈钢对夹升降式止回阀操作应用案例

序号	品  名	型 号 及 规 格	单位	数量
1	止回阀	H71W-16P  PN16 DN25 介质: 气体 空气， 300-800Mbar	套	3
2	止回阀	H71W-16P  PN16 DN40 介质: 气体 空气， 300-800Mbar	套	1

技术参数

型号	公称通径	试验压力		工作温度	适用温度
		壳体	密封
H71H-16Q	1.6	2.4	1.76	≤235℃	水、蒸气、油品等
H71H-25Q	2.5	3.75	2.75	≤235℃
H71W-25H				≤300℃
H71W-25P				≤200℃	硝酸等腐蚀性介质
H71W-40H	4.0	6.0	4.4	≤300℃
H71W-40P				≤200℃	水、蒸气

 主要零件

型号	阀门	阀瓣	弹簧
H71H-16Q  H71H-25Q	QT400-15	25	50CrVA
H71W-25H  H71W-40H	2Cr13	1Cr13	1Cr18Ni9
H71W-25P  H71W-40P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti

外形结构图





H71W不锈钢对夹升降式止回阀操作应用案例主要外形尺寸

公称通径	L	D,
		1.6	2.5	4.0
15	25	48	48	48
20	31.5	58	58	58
25	35.5	68	68	68
32	40	80	80	870
40	45	90	90	90
50	56	105	105	105
65	63	125	125	125
80	71	140	140	140
100	80	160	165	165
125	110	190	195	195
150	125	215	225	225
200	160	270	285	390
250	200	330	340	350
300	250	385	400	415












对夹式止回阀是止回阀的一种。止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。

对夹止回阀重量轻，体积小，容易安装在法兰之间，阀门内部由两个半圆弹簧和板面组成，用销子固定在阀体上弹簧形变使阀板关闭，流体压力又使其开启弹簧的形变很快，这样能保护管道免受水锤破坏。



　　 　　


H71W不锈钢对夹升降式止回阀操作应用案例对夹止回阀安装注意事项： 　　 　　

1、放置管道时应注意使对夹式止回阀的通过方向与流体流向一致； 　　 　　

2、安装在垂直放置的管路中，对于水平放置的管路，垂直放置对夹式止回阀； 　　 　　

3、在对夹式止回阀和蝶阀之间使用一个伸缩管，千万不要将其与其它阀门直接相连； 　　 　　

4、在阀板操作半径范围内，避免加入管接头和阻塞物； 　　 　　

5、不要在对夹式止回阀的前面或者后面安装一个变径管； 　　 　　

6、在弯头附近安装对夹式止回阀时，要注意留有足够大的空间； 　　 　　

7、在水泵出口安装对夹式止回阀时，至少流出六倍阀门直径的空间以保证蝶板受到流体作用。
